Megant 10 | 12 | 15 | 20 | 25
Diese extrabreite Winkelstütze mit Baubreiten von bis zu 4 Metern ist ideal, um große Flächen abzustützen.
Jetzt anfragen
Großflächig

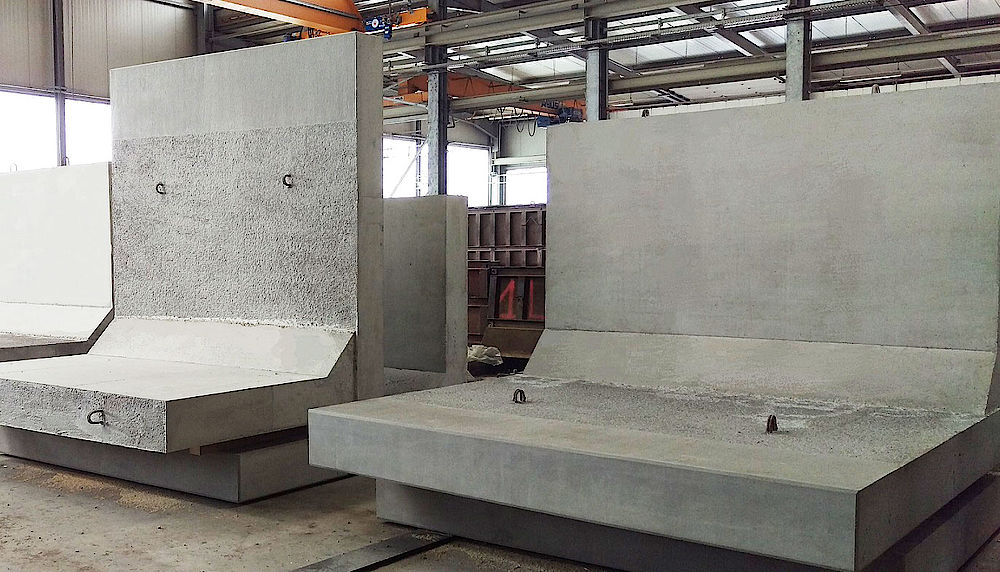

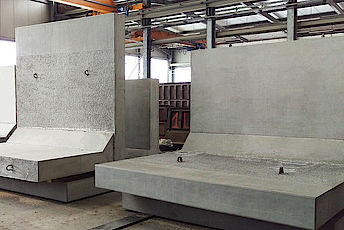

Diese extrabreite Winkelstütze ist mit ihren Baubreiten von bis zu vier Metern (technische Umsetzbarkeit nach Absprache) eine Besonderheit in unserer Winkelstützfamilie und ideal, um große Flächen abzustützen. Das hat für Sie den Vorteil, dass die notwendigen Elemente schneller und kostengünstiger versetzt werden können. Durch die große Breite schafft unser Megant ein geringeres Fugenbild und somit eine schöne Ansichtsfläche. Selbstverständlich sind auch hier Farben und Oberflächenstrukturen frei wählbar. Schicken Sie uns gerne Ihre individuelle Anfrage, wir prüfen die Umsetzbarkeit.
Statisch individuell gerechneter Bewehrungskörper aus Betonstabstahl/Betonstahlmatten B 500 A/B mit allseitiger Betonüberdeckung gem. DIN EN 1992-1-1 unter Berücksichtigung der benötigten Expositionsklassen.
* Fertigungsbedingt und um Frostschäden zu vermeiden, weisen unsere Produkte an den Seitenwangen eine geringfügige Konizität auf. Im Fußbereich ist eine Verjüngung vorhanden, um einen Abfluss von drückendem Wasser zu ermöglichen.
Einsatzbereiche

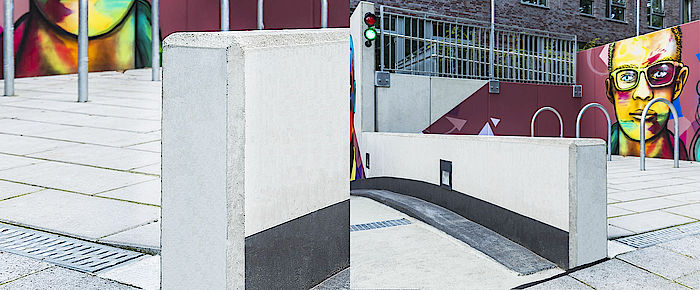

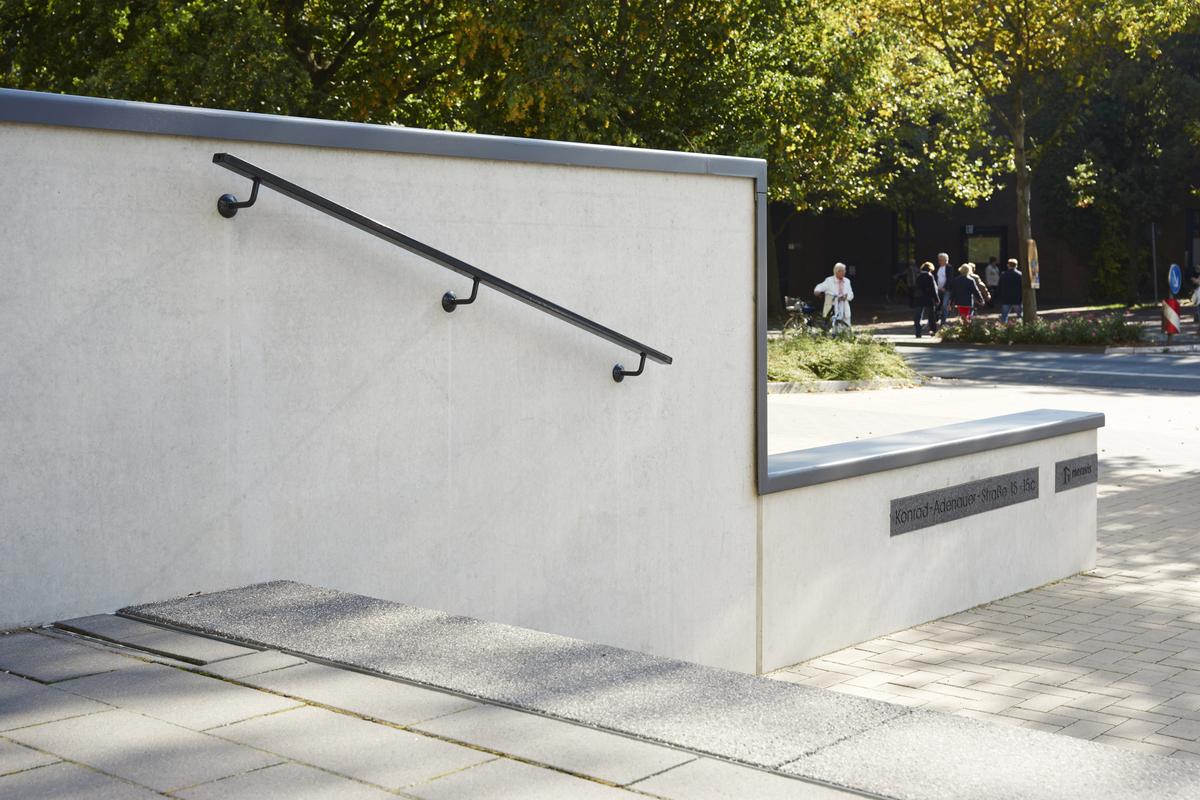

- Garten- und Landschaftsbau
- Straßenbau
- Hochwasserschutz
- Rampen
- Stadien
- Hangbefestigung
Merkmale
| Megant 10 12 15 20 25 | |||||
|---|---|---|---|---|---|
| Wandstärke (D) | 10 cm, 12 cm, 15 cm, 20 cm, 25 cm | ||||
| Baulängen (BL) | 101 - 400cm · weitere auf Anfrage | ||||
| Höhen (H) | 50 – 400 cm · weitere auf Anfrage | ||||
| Lastfall | 1 (p = 5,00 kN/m2) · 2 (SLW 30 mit 16,7 kN/m2) · 3 (SLW 60 mit 33,3 kN/m2) · Bei den Megant Winkelstützen, außer in d=12cm, setzt die Verkehrslast direkt und ohne Abstand am Wandkopf an. Ausnahmen: d=15cm ab der Höhe 210cm in der Ausführung SLW 60 setzt die Verkehrslast mit 1m Abstand zur Wandkrone an. Sonderlastfälle möglich. | ||||
| Sichtseite | Außen oder innen | ||||
| Rückseite | 1) Rückseite Standard rau abgerieben! Vertikal ohne Fase! Fase auf Anfrage möglich! 2) Standard unbehandelt. Rau abgerieben nur auf Anfrage. | ||||
| Expositionsklassen | XC1 – XC4, XF1, XA1 · weitere Klassen möglich | ||||
| Bemessung | Gem. DIN EN 1992-1-1 | ||||
| Betongüte | Standard C 30/37 · jede höhere Betongüte möglich | ||||
| Farbe | Grau und weitere | ||||
| Oberfläche | Sichtbeton, glatt · Alternativ: sandgestrahlt, strukturiert | ||||
| Kanten | Gefast 10 x 10 mm | ||||
| Transportsystem | Standard: Ausschalhaken · Alternativ: Flachstahlanker, Wellenanker etc. | ||||
Baulängen und Lastfälle
Megant 15
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 50 | 45 | 428 | |
| 60 | 45 | 482 | |
| 70 | 45 | 536 | |
| 80 | 55 | 696 | |
| 90 | 55 | 750 | |
| 100 | 55 | 804 | |
| 110 | 65 | 914 | |
| 120 | 65 | 968 | |
| 130 | 70 | 1047 | |
| 140 | 75 | 1130 | |
| 150 | 80 | 1209 | |
| 160 | 85 | 1292 | |
| 170 | 95 | 1401 | |
| 180 | 95 | 1455 | |
| 190 | 105 | 1565 | |
| 200 | 105 | 1619 |
FL= Fußlänge
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 50 | 45 | 570 | |
| 60 | 45 | 642 | |
| 70 | 45 | 714 | |
| 80 | 55 | 928 | |
| 90 | 55 | 1000 | |
| 100 | 55 | 1072 | |
| 110 | 65 | 1218 | |
| 120 | 65 | 1290 | |
| 130 | 70 | 1396 | |
| 140 | 75 | 1506 | |
| 150 | 80 | 1612 | |
| 160 | 85 | 1722 | |
| 170 | 95 | 1868 | |
| 180 | 95 | 1940 | |
| 190 | 105 | 2086 | |
| 200 | 105 | 2158 |
FL= Fußlänge
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 50 | 45 | 713 | |
| 60 | 45 | 803 | |
| 70 | 45 | 893 | |
| 80 | 55 | 1160 | |
| 90 | 55 | 1250 | |
| 100 | 55 | 1340 | |
| 110 | 65 | 1523 | |
| 120 | 65 | 1613 | |
| 130 | 70 | 1745 | |
| 140 | 75 | 1883 | |
| 150 | 80 | 2015 | |
| 160 | 85 | 2153 | |
| 170 | 95 | 2335 | |
| 180 | 95 | 2425 | |
| 190 | 105 | 2608 | |
| 200 | 105 | 2698 |
FL= Fußlänge
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 50 | 45 | 855 | |
| 60 | 45 | 963 | |
| 70 | 45 | 1071 | |
| 80 | 55 | 1392 | |
| 90 | 55 | 1500 | |
| 100 | 55 | 1608 | |
| 110 | 65 | 1827 | |
| 120 | 65 | 1935 | |
| 130 | 70 | 2094 | |
| 140 | 75 | 2259 | |
| 150 | 80 | 2418 | |
| 160 | 85 | 2583 | |
| 170 | 95 | 2802 | |
| 180 | 95 | 2910 | |
| 190 | 105 | 3129 | |
| 200 | 105 | 3237 |
FL= Fußlänge
Megant 20
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 60 | 45 | 602 | |
| 70 | 50 | 708 | |
| 80 | 50 | 866 | |
| 90 | 60 | 1008 | |
| 100 | 60 | 1080 | |
| 110 | 60 | 1154 | |
| 120 | 60 | 1226 | |
| 130 | 65 | 1334 | |
| 140 | 75 | 1476 | |
| 150 | 80 | 1584 | |
| 160 | 85 | 1691 | |
| 170 | 95 | 1836 | |
| 180 | 95 | 1908 | |
| 190 | 105 | 2051 | |
| 200 | 105 | 2124 |
FL= Fußlänge
weitere Bauhöhen auf Anfrage
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 60 | 45 | 802 | |
| 70 | 50 | 944 | |
| 80 | 50 | 1154 | |
| 90 | 60 | 1344 | |
| 100 | 60 | 1440 | |
| 110 | 60 | 1538 | |
| 120 | 60 | 1634 | |
| 130 | 65 | 1778 | |
| 140 | 75 | 1968 | |
| 150 | 80 | 2112 | |
| 160 | 85 | 2254 | |
| 170 | 95 | 2448 | |
| 180 | 95 | 2544 | |
| 190 | 105 | 2734 | |
| 200 | 105 | 2832 |
FL= Fußlänge
weitere Bauhöhen auf Anfrage
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 60 | 45 | 1003 | |
| 70 | 50 | 1180 | |
| 80 | 50 | 1443 | |
| 90 | 60 | 1680 | |
| 100 | 60 | 1800 | |
| 110 | 60 | 1923 | |
| 120 | 60 | 2043 | |
| 130 | 65 | 2223 | |
| 140 | 75 | 2460 | |
| 150 | 80 | 2640 | |
| 160 | 85 | 2818 | |
| 170 | 95 | 3060 | |
| 180 | 95 | 3180 | |
| 190 | 105 | 3418 | |
| 200 | 105 | 3540 |
FL= Fußlänge
weitere Bauhöhen auf Anfrage
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 60 | 45 | 1203 | |
| 70 | 50 | 1416 | |
| 80 | 50 | 1731 | |
| 90 | 60 | 2016 | |
| 100 | 60 | 2160 | |
| 110 | 60 | 2307 | |
| 120 | 60 | 2451 | |
| 130 | 65 | 2667 | |
| 140 | 75 | 2952 | |
| 150 | 80 | 3168 | |
| 160 | 85 | 3381 | |
| 170 | 95 | 3672 | |
| 180 | 95 | 3816 | |
| 190 | 105 | 4101 | |
| 200 | 105 | 4248 |
FL= Fußlänge
weitere Bauhöhen auf Anfrage
