Privant 10

Unsere Privant-Winkelstützen sind die perfekte Lösung für Ihr Bauvorhaben, wenn geringe statische Belastungen zu erwarten sind.

Jetzt anfragen

Beschreibung

Flexibilität

Unsere Winkelstützreihe beginnt mit dem klassischen Privant mit 10 cm Wandstärke. Er ist die perfekte Lösung für Ihr Bauvorhaben, wenn geringe statische Belastungen zu erwarten sind. Dementsprechend werden unsere „Kleinen“ gerne im Gartenbau zum Abfangen von Geländevorsprüngen und bei der Anlage von Terrassen im Privatbereich verwendet. Passend zu den vielfältigen optischen Anforderungen sind Privant-Winkelstützen in den verschiedensten Farben und Ausformungen (z.B. passende Eckelemente) erhältlich. Mit Höhen von bis zu zwei Metern lässt sich der Privant nach den anerkannten Regeln der Technik und dem Eurocode sowie den standardmäßigen Expositionsklassen problemlos in einfachen Vorhaben integrieren. Sollten die statischen Anforderungen dann einmal steigen, ist unser Medikant die optimale Lösung.

Statisch individuell gerechneter Bewehrungskörper aus Betonstabstahl/Betonstahlmatten B 500 A/B mit allseitiger Betonüberdeckung gem. DIN EN 1992-1-1 unter Berücksichtigung der benötigten Expositionsklassen.

* Fertigungsbedingt und um Frostschäden zu vermeiden, weisen unsere Produkte an den Seitenwangen eine geringfügige Konizität auf. Im Fußbereich ist eine Verjüngung vorhanden, um einen Abfluss von drückendem Wasser zu ermöglichen.

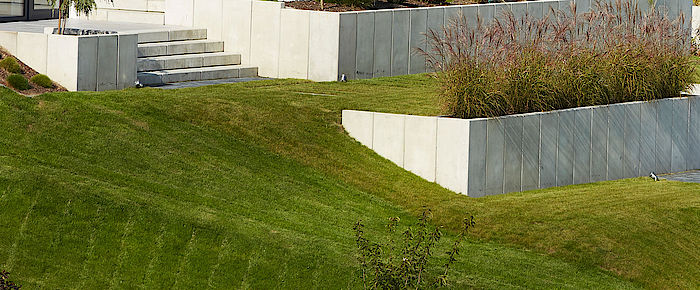

Einsatzbeispiele

Einsatzbereiche

Garten- und Landschaftsbau
Treppenanlagen

Technische Daten

Merkmale

	Privant 10
Wandstärke (D)	10 cm
Baulängen (BL)	50 cm, 100 cm
Höhen (H)	40 – 200 cm
Lastfall	1 (p = 5,00 kN/m²) · 7 (p = 5,00 kN/m²) · Bei unseren Privant Winkelstützen setzt die Verkehrslast direkt und ohne Abstand am Wandkopf an. Sonderlastfälle möglich.
Sichtseite	Außen oder Innen
Rückseite	1) Rückseite Standard rau abgerieben! Vertikal ohne Fase! Fase nur auf Anfrage! 2) Standard unbehandelt. Rau abgerieben nur auf Anfrage.
Expositionsklassen	XC1 – XC3, XF1, XA1
Bemessung	Gem. DIN EN 1992-1-1
Betongüte	Standard C 30/37 · jede höhere Betongüte möglich
Farbe	Grau und weitere
Oberfläche	Sichtbeton, glatt · Alternativ: sandgestrahlt, strukturiert
Kanten	Gefast 10 x 10 mm
Transportsystem	Standard: Ausschalhaken · Alternativ: Flachstahlanker, Wellenanker etc.

Lastfälle

Baulängen und Lastfälle

Lastfall 1 Sicht außen

Höhe	FL	kg
40	25	144
40	25	144
50	30	179
50	30	179
60	30	203
60	30	203
70	45	262
80	45	294
90	55	342
100	55	366
110	65	415
120	65	438
130	70	474
140	75	510
150	80	547
160	85	584
170	95	636
180	95	659
190	105	713
200	105	736

FL= Fußlänge

Lastfall 7 Sicht innen

Höhe	FL	kg
50	30	167
60	35	203
80	50	291
100	60	363
120	60	412
130	70	462
140	80	513
150	80	537

FL= Fußlänge

Lastfall 1 Sicht außen

Höhe	FL	kg
40	25	72
50	30	91
60	30	103
70	45	131
80	45	147
90	55	171
100	55	183
110	65	207
120	65	219
130	70	238
140	75	255
150	80	275
160	85	293
170	95	318
180	95	330
190	105	357
200	105	369

FL= Fußlänge

Lastfall 7 Sicht innen

Höhe	FL	kg
50	30	84
60	35	102
80	50	145
100	60	181
120	60	207
130	70	231
140	80	257
150	80	269

FL= Fußlänge
