Ecklösungen für Winkelstützen

Funktionsgerechte Ausführung

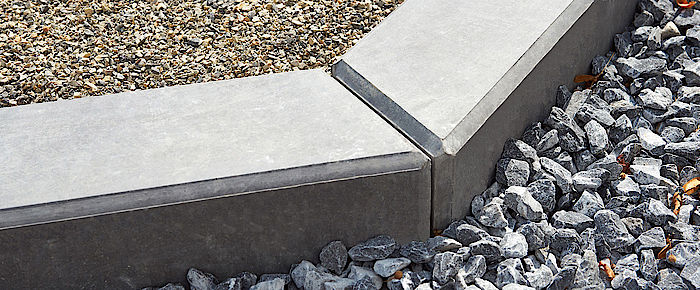

Bei vielen Baumaßnahmen sind Eckausbildungen unvermeidlich. Dafür bieten wir, ergänzend zu unseren Winkelstützwänden, verschiedene funktionsgerechte Eckausführungen an.

Variable Innen- und Außenecken

Ob als Innen- oder Außenecke, standard oder variabel – Ecken gibt es in vielen verschiedenen Ausführungen. Bei vielen Baumaßnahmen sind Eckausbildungen unvermeidlich. Dafür bieten wir, ergänzend zu unseren Winkelstützwänden, verschiedene funktionsgerechte Eckausführungen an.

Außen- und Innenecken mit bis zu 500 cm Höhe werden serienmäßig für 90°- oder 135°-Winkel angeboten. Auf Kundenwunsch produzieren wir auch Eckelemente für Baukonstruktionen mit abweichenden Winkeln. In besonderen Fällen können sie sogar rund sein.

Als Standardlösungen fertigen wir für Sie 90° Innen- und Außenecken mit gerade stoßenden Kanten. Aber auch individuelle Lösungen wie 135° Innen- und Außenecken, sowie variable Winkel ganz nach Ihren Vorgaben, können problemlos produziert werden.

Nützliche Tipps und Infos:

  • Als Versetz- und Montagehilfen bei den einteiligen Außenecken sind auf der Fußseite Flachstahlanker M16 vorgesehen. Mit Hilfe, von z.B. Seilschlaufen M16, können diese versetzt und montiert werden.

  • Wenn ein Eckelement mit einer BL von 50 cm an einer Winkelstützwand mit einer Fußlänge von > 45 cm (BL 100 cm, FL > 95 cm) anschließt, so muss eins dieser Nachbarelemente mit verkürztem Fuß hergestellt werden (bei Bedarf bitte mit bestellen).

  • Ecken sind großflächig mit Beton (mind. C20/25) in einer Stärke d > = 20 cm zu überschütten. Bewehrung unten und oben mit mind. Q335A

Legende:
E = einteilige Ecke | EL = Standard-Ecke links | ER = Standard-Ecke rechts | VL = Variable- Ecke links | VR = Variable -Ecke rechts | S = Standard-Element
| * = wandstärkenabhängig

Außenecken

Außenecke, 1 teilig

BL = 50cm, beidseitig Sichtbeton
für Privant 10, Medikant 12

STANDARD Außenecke, 2 teilig

Standard - BL = 100cm
Sicht außen, Sicht innen
max. BL = 300 - Sicht beidseitig
Sonder BL > 100 cm - Sicht außen
für Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

Variable Außenecke, 2 teilig

Standard - BL = 40* cm - 88 cm
Sicht außen, Sicht innen
max. BL = 288 cm - Sicht beidseitig
Sonder BL > 88 cm - Sicht außen
für Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

Variable Außenecke, 1 teilig

Diagonale = D
Standard - BL = 40* cm - 88 cm
Sicht außen, Sicht innen
max. BL = 288 cm - Sicht beidseitig
Sonder BL > 88 cm - Sicht außen
für Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

Variable Außenecke, 2 teilig

Stumpfstoß
Standard - BL = 40* cm - 88 cm
Sicht außen, Sicht innen
max. BL = 288 cm - Sicht beidseitig
Sonder BL > 88 cm - Sicht außen
für Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

Variable Außenecke, 2 seitig

Standard - BL = 76 cm - Sicht außen, Sicht innen,
max. BL = 276 cm - Sicht beidseitig,
Sonder BL > 76 cm - Sicht außen,
Auch für Radienausbildung geeignet
für Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

Innenecken

Standard Innenecke, 2 teilig

Standard - BL = 100 cm - Sicht außen, Sicht innen,
max. BL = 300 cm - Sicht beidseitig,
Sonder BL > 100 cm - Sicht außen
für Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

Variable Innenecke, 2 teilig

Standard - BL = 40* cm - 88 cm Sicht außen, Sicht innen
max. BL = 288 cm - Sicht beidseitig
Sonder BL > 88 cm - Sicht außen
für Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

Variable Innenecke, 1 teilig

Diagonale = D
Standard - BL = 40* cm - 88cm - Sicht außen, Sicht innen
max. BL = 288 cm - Sicht beidseitig
Sonder BL > 88 cm - Sicht außen
für Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

Runde Ecken

Runde Ecke, 1 teilig

Standard BL = 50 cm, 100 cm
Sicht Außen – Sicht Innen – Sicht beidseitig
für Privant 10, Medikant 12

Runde Ecke, Variation

Sicht Außen – Sicht Innen –
Sicht beidseitig
für Privant 10, Medikant 12

T-Kant Innen- und Außenecken

T-KANT Standard Ecke, 2 teilig

Standard - BL = 100 cm - Sicht außen, Sicht innen
Sonder BL < 100 cm auf Anfrage
für T-Kant 15,20,25, Fahrsilowand 20

T-KANT Standard Ecke, 1 teilig

links und rechts
Standard - BL = 100 cm - Sicht außen, Sicht innen
Sonder BL < 100 cm auf Anfrage
für T-Kant 15,20,25, Fahrsilowand 20

T-KANT Variable Ecke, 2 teilig

Standard - BL = 40* cm - 88 cm - Sicht außen, Sicht innen
für T-Kant 15,20,25, Fahrsilowand 20
