Visiokant 10 | 12 | 15 | 20
Diese Baureihe erfüllt jeden Traum eines Planers, denn der Visiokant ist auf beiden Seiten ein Hingucker, d.h. beidseitig schalungsglatt.
Jetzt anfragen

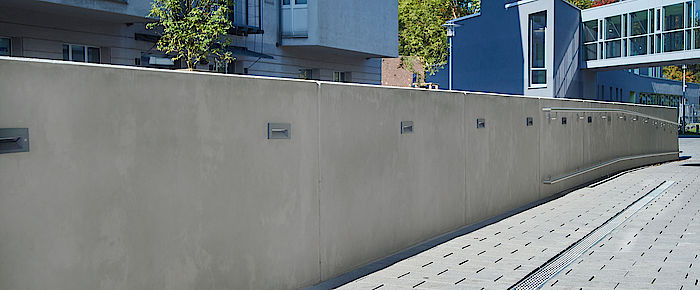

Beidseitig ein Hingucker

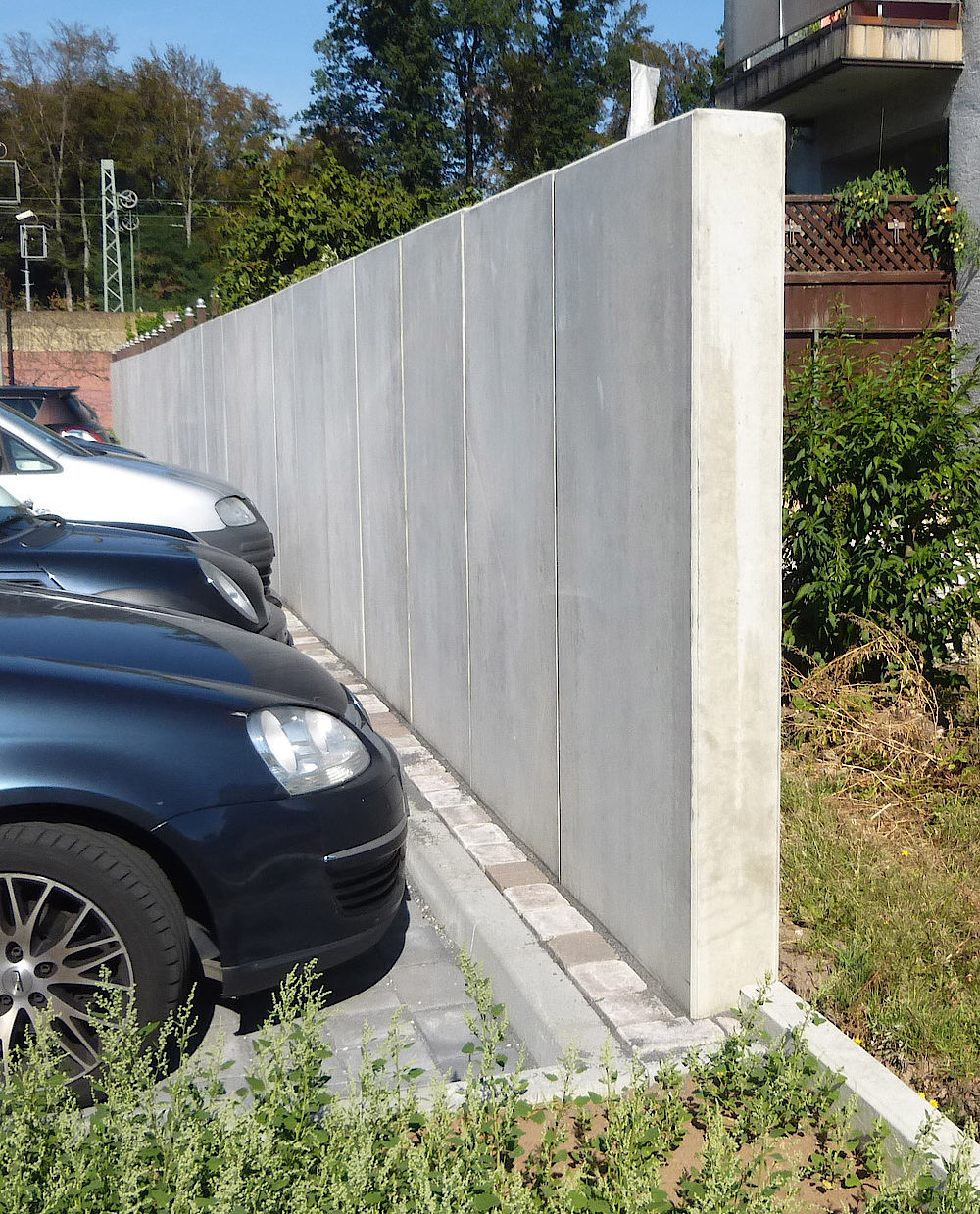

Hier stören weder Ausschalhaken, noch Hülsendübel die Wandoptik. Der Visiokant (15 cm und 20 cm Wandstärken) ist mit bis zu drei Metern Baubreite und dem damit geringen Fugenanteilen in den Ansichtsflächen sehr flexibel einsetzbar. Neu im Programm sind die Baureihen mit den Wandstärken 10 cm und 12 cm. Das Element eignet sich z.B. perfekt als Sichtschutz. Da auch hier Farben und Oberflächenstrukturen frei wählbar sind, ist er für die harmonische Einbindung bei der Umgestaltung von Bestandsbauten, als auch für die individuelle Einplanung von Architekten bei Neubauten, ein ideales Bauteil.
Statisch individuell gerechneter Bewehrungskörper aus Betonstabstahl/Betonstahlmatten B 500 A/B mit allseitiger Betonüberdeckung gem. DIN EN 1992-1-1 unter Berücksichtigung der benötigten Expositionsklassen.
* Im Fußbereich ist eine Verjüngung vorhanden, um einen Abfluss von drückendem Wasser zu ermöglichen.
Einsatzbereiche
- Garten- und Landschaftsbau
- Straßenbau

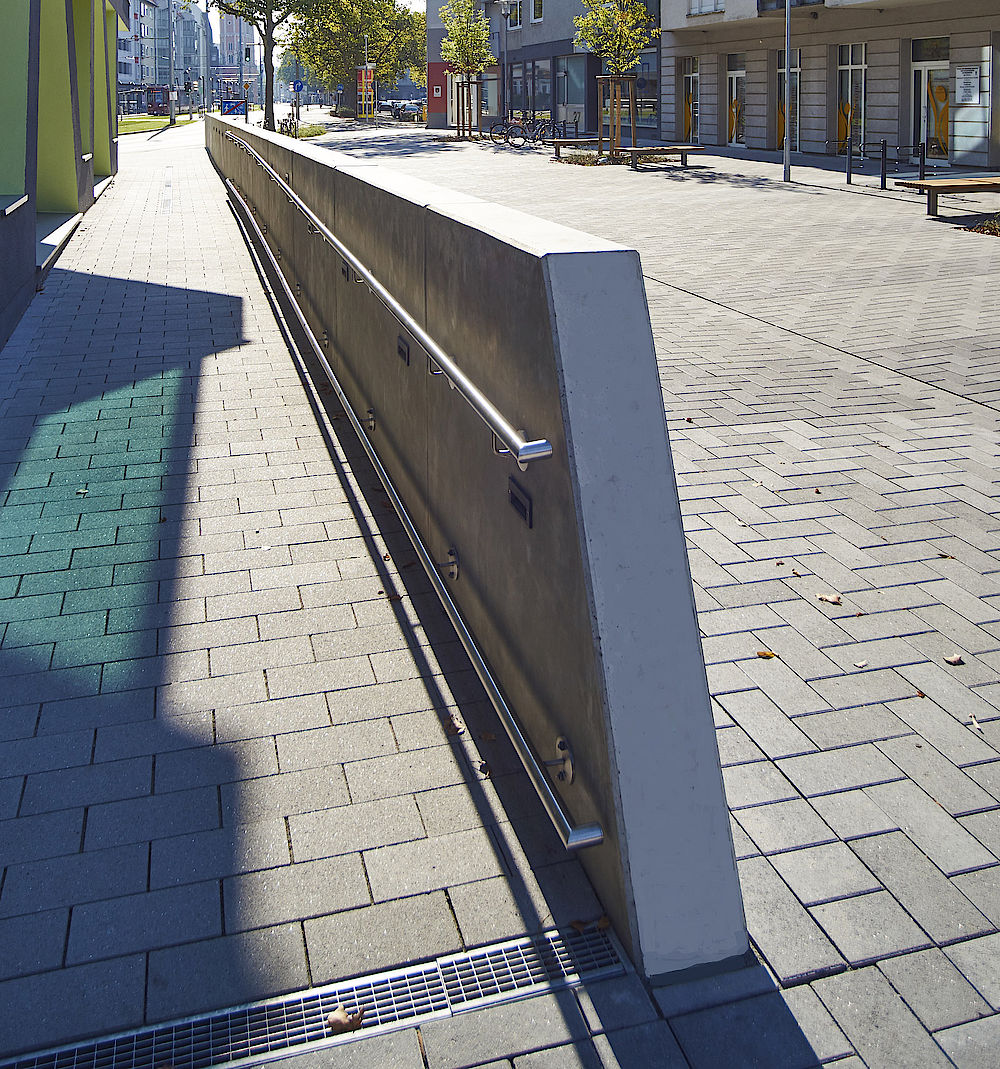

- Rampen
- Treppenanlagen
Merkmale
| Visiokant 10 | Visiokant 12 | Visiokant 15 | Visiokant 20 | ||
|---|---|---|---|---|---|
| Wandstärke (D) | 10 cm | 12 cm | 15 cm | 20 cm | |
| Baulängen (BL) | 100 cm · 50 cm auf Anfrage · Paßstücke max. 88 cm | 100 cm · Überbreiten auf Anfrage | |||
| Höhen (H) | 80 - 200 cm | 50 – 300 cm | |||
| Lastfall | 1 (p = 5,00 kN/m2) · 2 (SLW 30 mit 16,7 kN/m2) · 3 (SLW 60 mit 33,3 kN/m2) 7 (p = 5,00 kN/m2) · 8 (SLW 30 mit 16,7 kN/m2) · 9 (SLW 60 mit 33,3 kN/m2) Bei den Visiokant Winkelstützen, außer in d=12cm, setzt die Verkehrslast direkt und ohne Abstand am Wandkopf an. Sonderlastfälle möglich. | ||||
| Sichtseite | Beidseitig schalungsglatt (Unsere Visiokant-Winkelstützen in 15 cm und 20 cm weisen formbedingt in Höhe der Fußstärke eine Schalungskante auf.) | ||||
| Expositionsklassen | XC1 – XC3, XF1, XA1 | XC1 – XC4, XF1, XA1 · weitere Klassen möglich | |||
| Bemessung | Gem. DIN EN 1992-1-1 | ||||
| Betongüte | Standard C 30/37 · jede höhere Betongüte möglich | ||||
| Farbe | Grau und weitere | ||||
| Oberfläche | Sichtbeton, glatt · Alternativ: sandgestrahlt | Sichtbeton, glatt · Alternativ: sandgestrahlt, strukturiert | |||
| Kanten | Gefast 10 x 10 mm | ||||
| Transportsystem | Standard: Wellenanker im Kopf | ||||
Baulängen und Lastfälle
Visiokant 10
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 45 | 309 | |
| 100 | 60 | 400 | |
| 130 | 80 | 530 | |
| 150 | 95 | 621 | |
| 180 | 115 | 752 | |
| 200 | 130 | 848 |
FL= Fußlänge
Fußstärke hier d=12 cm
Visiokant 10 mit Voute
Lastfall 7
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 45 | 309 | |
| 100 | 60 | 400 | |
| 130 | 80 | 530 | |
| 150 | 95 | 621 | |
| 180 | 115 | 756 | |
| 200 | 130 | 850 |
FL= Fußlänge
Fußstärke hier d=12 cm
Visiokant 10 mit Voute
Visiokant 12
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 45 | 342 | |
| 100 | 60 | 443 | |
| 130 | 80 | 587 | |
| 150 | 95 | 688 | |
| 180 | 115 | 834 | |
| 200 | 130 | 934 |
FL= Fußlänge
Visiokant 12 mit Voute
Lastfall 2
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 45 | 342 | |
| 100 | 60 | 443 | |
| 130 | 80 | 587 | |
| 150 | 95 | 688 | |
| 180 | 115 | 834 | |
| 200 | 130 | 934 |
FL= Fußlänge
Visiokant 12 mit Voute
Lastfall 3
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 45 | 342 | |
| 100 | 60 | 443 | |
| 130 | 80 | 587 | |
| 150 | 95 | 688 | |
| 180 | 115 | 834 | |
| 200 | 130 | 934 |
FL= Fußlänge
Visiokant 12 mit Voute
Lastfall 7
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 45 | 343 | |
| 100 | 60 | 443 | |
| 130 | 80 | 587 | |
| 150 | 95 | 688 | |
| 180 | 115 | 837 | |
| 200 | 130 | 941 |
FL= Fußlänge
Visiokant 12 mit Voute
Lastfall 8
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 45 | 343 | |
| 100 | 60 | 443 | |
| 130 | 80 | 587 | |
| 150 | 95 | 688 | |
| 180 | 115 | 837 | |
| 200 | 130 | 941 |
FL= Fußlänge
Visiokant 12 mit Voute
Lastfall 9
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 45 | 343 | |
| 100 | 60 | 443 | |
| 130 | 80 | 587 | |
| 150 | 95 | 688 | |
| 180 | 115 | 837 | |
| 200 | 130 | 941 |
FL= Fußlänge
Visiokant 12 mit Voute
Visiokant 15
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 50 | 447 | |
| 100 | 60 | 553 | |
| 130 | 70 | 698 | |
| 150 | 80 | 805 | |
| 180 | 95 | 968 | |
| 200 | 105 | 1079 |
Lastfall 2
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 50 | 447 | |
| 100 | 60 | 554 | |
| 130 | 70 | 698 | |
| 150 | 80 | 807 | |
| 180 | 95 | 974 | |
| 200 | 105 | 1087 |
Visiokant 20
Lastfall 1
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 50 | 581 | |
| 100 | 60 | 724 | |
| 130 | 65 | 889 | |
| 150 | 80 | 1056 | |
| 180 | 100 | 1271 | |
| 200 | 105 | 1415 | |
| 230 | 120 | 1632 | |
| 250 | 130 | 1778 | |
| 280 | 145 | 2004 | |
| 300 | 160 | 2176 |
Lastfall 2
| Höhe | FL | kg | |
|---|---|---|---|
| 80 | 50 | 581 | |
| 100 | 60 | 724 | |
| 130 | 65 | 889 | |
| 150 | 80 | 1056 | |
| 180 | 100 | 1270 | |
| 200 | 105 | 1414 | |
| 230 | 120 | 1637 | |
| 250 | 130 | 1789 | |
| 280 | 145 | 2018 | |
| 300 | 160 | 2194 |
