Gigant

Die Gigant ist die universell einsetzbare Winkelstütze von Westerwelle: zum Abfangen von Hängen und Trassen, als Stützmauer von Rampen, als Wandelement im Hochbau oder als Deichschutz und vieles mehr.

Statisch individuell gerechneter Bewehrungskörper aus Betonstahl B500 A/B mit allseitiger Betonüberdeckung gem. DIN EN 1992-1-1 unter Berücksichtigung der benötigten Expositionsklassen.

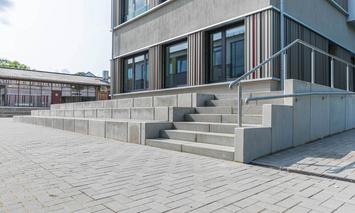

Einsatzbereiche: Garten- und Landschaftsbau // Straßenbau // Bahntrassenbau // Brückenbau // Fahrsiloanlagen // Hochwasserschutz // Schüttgutboxen // Baugrubenabstützungen // Rampen // Treppenanlagen // Stadien // Hangbefestigung

Merkmale Gigant 15

Wandstärke (D): 15 cm
Baulängen: 50 cm, 100 cm
Höhen (H): 50 – 300 cm
Lastfall:
1 (p = 5,00 kN/m2)
2 (SLW 30 mit 16,7 kN/m2)
3 (SLW 60 mit 33,3 kN/m2)
7 (p = 5,00 kN/m2)
Sonderlastfälle möglich
Sichtseite: außen oder innen;
beidseitig Sichtbeton,
bis H=200 cm möglich
(nur LF1/LF2, LF3 auf Anfrage)
Rückseite:
Standard: Rau abgerieben,
Vertikale Fasung auf Anfrage
Auch HDPE Dichtung möglich!

Expositionsklassen:
XC1 – XC3, XF1, XA1;
weitere Klassen möglich;
Bemessung: Gem. DIN EN 1992-1-1
Betongüte: Standard C 30/37;
jede höhere Betongüte möglich
Farbe: Grau und weitere
Oberfläche: Sichtbeton, glatt; Alternativ: sandgestrahlt, strukturiert
Kanten: Gefast 10 x 10 mm
Transportsystem:
Standard: Ausschalhaken
Alternativ: Hülsen, Wellenanker etc.

Merkmale Gigant 20

Wandstärke (D): 20 cm
Baulängen: 50 cm, 100 cm
Höhen (H): 60 – 300 cm
Lastfall:
1 (p = 5,00 kN/m2)
2 (SLW 30 mit 16,7 kN/m2)
3 (SLW 60 mit 33,3 kN/m2)
7 (p = 5,00 kN/m2)
Sonderlastfälle möglich
Sichtseite:
Standard:außen/innen, Alternativ: beidseitig Sichtbeton
(nur LF1/LF2, LF3 auf Anfrage)
Rückseite:
Standard: Rau abgerieben, vertikale Fasung auf Anfrage
Auch HDPE Dichtung möglich!

Expositionsklassen:
XC1 – XC4, XS1, XD1, XF1, XA1
Weitere Klassen möglich
Bemessung:
gem. DIN EN 1992-1-1
Betongüte: Standard C 30/37,
jede höhere Betongüte möglich
Farbe: Grau und weitere
Oberfläche: Sichtbeton, glatt
Alternativ: sandgestrahlt, strukturiert
Kanten: Gefast 10 x 10 mm
Transportsystem:
Standard: Ausschalhaken Alternativ: Hülsen, Wellenanker etc.

Merkmale Gigant 25

Wandstärke (D): 25 cm
(ZTV-ING möglich)
Baulängen: 50 cm, 100 cm
Höhen (H): 80 – 500 cm
510 – 600 cm auf Anfrage
Lastfall:
1 (p = 5,00 kN/m2)
2 (SLW 30 mit 16,7 kN/m2)
3 (SLW 60 mit 33,3 kN/m2)
7 (p = 5,00kN/m2)
Sonderlastfälle möglich
Sichtseite: außen oder innen
(nur LF1/LF2, LF3/LF7 auf Anfrage)
Rückseite:
Standard: Rau abgerieben
Vertikale Fasung auf Anfrage
Auch HDPE Dichtung möglich!

Expositionsklassen:
XC1 – XC4, XS1, XD1, XF1, XA1;
weitere Klassen möglich
Bemessung:
Gem. DIN EN 1992-1-1
Betongüte: Standard C 30/37;
jede höhere Betongüte möglich
Farbe: Grau und weitere
Oberfläche: Sichtbeton, glatt;
Alternativ: sandgestrahlt, strukturiert
Kanten: Gefast 10 x 10 mm
Transportsystem:
Standard: Ausschalhaken
Alternativ: Hülsen, Wellenanker etc.

Gigant 15

Baulänge 100

Lastfall 1

Höhe F kg
50 45 278
60 45 313
70 45 348
80 55 453
90 55 489
100 55 524
110 65 595
120 65 630
130 70 683
140 75 735
150 80 788
160 85 841
170 95 912
180 95 947
190 105 1018
200 105 1053
210 110 1108
230 120 1214
250 130 1323
280 150 1507
300 160 1618

Lastfall 2

Höhe F kg
50 45 278
60 45 313
70 45 348
80 55 453
90 55 489
100 55 524
110 65 595
120 65 630
130 70 683
140 75 735
150 80 789
160 85 841
170 95 913
180 95 948
190 105 1022
200 105 1057
210 110 1111
230 120 1223
250 130 1332

Lastfall 3

Höhe F kg
50 45 278
60 45 313
70 45 348
80 55 454
90 55 489
100 55 524
110 65 595
120 65 630
130 75 701
140 80 754
150 85 808
160 90 861
170 105 953
180 105 989
190 115 1065
200 115 1100
210 115 1136
230 120 1224
250 130 1331

Lastfall 7

Höhe F kg
50 40 261
60 40 296
70 50 365
80 50 407
90 50 442
100 50 477
110 60 547
120 60 583
130 60 617
140 70 689
150 80 759
160 80 796
170 100 902
180 100 940
190 100 975
200 100 1011
210 120 1255
230 130 1373
250 140 1492

Baulänge 50

Lastfall 1

Höhe F kg
50 45 139
60 45 156
70 45 174
80 55 227
90 55 244
100 55 262
110 65 297
120 65 315
130 70 341
140 75 367
150 80 394
160 85 420
170 95 455
180 95 473
190 105 509
200 105 526
210 110 554
230 120 606
250 130 662
280 150 752
300 160 809

Lastfall 2

Höhe F kg
50 45 139
60 45 156
70 45 174
80 55 227
90 55 244
100 55 262
110 65 297
120 65 315
130 70 341
140 75 367
150 80 394
160 85 421
170 95 456
180 95 473
190 105 510
200 105 528
210 110 555
230 120 611
250 130 666

Lastfall 3

Höhe F kg
50 45 139
60 45 156
70 45 174
80 55 227
90 55 244
100 55 262
110 65 297
120 65 315
130 75 350
140 80 377
150 85 404
160 90 430
170 105 476
180 105 494
190 115 532
200 115 549
210 115 568
230 120 611
250 130 665

Lastfall 7

Höhe F kg
50 40 130
60 40 148
70 50 182
80 50 203
90 50 221
100 50 238
110 60 274
120 60 291
130 60 308
140 70 344
150 80 379
160 80 399
170 100 452
180 100 471
190 100 489
200 100 506
210 120 628
230 130 687
250 140 746

Gigant 20

Baulänge 100

Lastfall 1

Höhe F kg
60 45 394
70 50 463
80 50 567
90 60 660
100 60 707
110 60 754
120 60 801
130 65 871
140 75 964
150 80 1034
160 85 1104
170 95 1198
180 95 1245
190 105 1339
200 105 1385
210 110 1455
230 120 1595
250 130 1737
280 145 1953
300 160 2122

Lastfall 2

Höhe F kg
60 45 394
70 50 463
80 50 567
90 60 660
100 60 707
110 60 754
120 60 801
130 65 871
140 75 964
150 80 1034
160 85 1104
170 95 1198
180 95 1245
190 105 1340
200 105 1386
210 110 1456
230 120 1598
250 130 1742
280 145 1964
300 160 2132

Lastfall 3

Höhe F kg
60 45 394
70 50 463
80 50 567
90 60 660
100 60 707
110 65 778
120 65 824
130 65 871
140 75 964
150 80 1034
160 85 1104
170 95 1200
180 95 1247
190 105 1342
200 105 1389
210 110 1461
230 125 1629
250 135 1777
280 155 2024
300 170 2197

Lastfall 7

Höhe F kg
60 40 371
70 50 464
80 50 518
90 50 565
100 50 611
110 60 705
120 60 751
130 60 798
140 80 938
150 80 985
160 80 1031
170 100 1175
180 100 1222
190 100 1269
200 100 1316
210 120 1456
230 120 1550
250 140 1740
280 140 1887
300 160 2079

Baulänge 50

Lastfall 1

Höhe F kg
60 45 197
70 50 231
80 50 284
90 60 330
100 60 354
110 60 377
120 60 400
130 65 435
140 75 482
150 80 517
160 85 552
170 95 599
180 95 622
190 105 669
200 105 692
210 110 727
230 120 797
250 130 867
280 145 975
300 160 1060

Lastfall 2

Höhe F kg
60 45 197
70 50 231
80 50 284
90 60 330
100 60 354
110 60 377
120 60 400
130 65 435
140 75 482
150 80 517
160 85 552
170 95 599
180 95 622
190 105 669
200 105 692
210 110 727
230 120 798
250 130 870
280 145 982
300 160 1066

Lastfall 3

Höhe F kg
60 45 197
70 50 231
80 50 284
90 60 330
100 60 354
110 65 389
120 65 412
130 65 435
140 75 482
150 80 517
160 85 552
170 95 600
180 95 623
190 105 671
200 105 695
210 110 730
230 125 813
250 135 889
280 155 1012
300 170 1099

Lastfall 7

Höhe F kg
60 45 187
70 50 234
80 50 262
90 50 286
100 50 310
110 60 357
120 60 381
130 60 404
140 80 475
150 80 499
160 80 523
170 100 595
180 100 618
190 100 642
200 100 666
210 120 737
230 120 785
250 140 881
280 140 956
300 160 1052

* Aus fertigungstechnischen Gründen H: 298 cm

Gigant 25

Baulänge 100

Lastfall 1

Höhe F kg
80 60 751
100 60 867
120 60 984
130 65 1072
140 70 1159
150 75 1247
160 80 1334
180 95 1538
200 105 1713
210 110 1801
230 120 1976
250 130 2151
280 145 2417
300 155 2594
310 160 2686
330 175 2894
350 185 3073
380 200 3349
400 210 3532
420 220 3765
440 230 3945
460 250 4185
480 270 4125
500 290 4245

Lastfall 2

Höhe F kg
80 60 751
100 60 867
120 60 984
130 65 1072
140 70 1159
150 75 1247
160 80 1334
180 95 1538
200 105 1713
210 110 1801
230 120 1978
250 130 2155
280 145 2425
300 155 2602
310 160 2695
330 175 2905
350 185 3090
380 200 3365
400 210 3555
420 220 3765
430 225 3855
450 240 4065

Lastfall 3

Höhe F kg
80 60 751
100 60 867
120 65 1013
130 70 1101
140 75 1188
150 80 1276
160 85 1363
180 100 1567
200 115 1773
210 115 1834
230 120 1982
250 135 2193
280 155 2495
300 165 2680
310 175 2799
330 190 3012
350 200 3203
380 225 3545
400 240 3777

Lastfall 7

Höhe F kg
80 50 630
100 50 750
120 60 930
130 60 990
140 80 1170
150 80 1230
160 80 1290
180 100 1530
200 100 1650
210 120 1830
230 120 1950
250 140 2190
280 140 2370
300 160 2610

Baulänge 50

Lastfall 1

Höhe F kg
80 60 375
100 60 434
120 60 492
130 65 536
140 70 579
150 75 623
160 80 667
180 95 769
200 105 856
210 110 900
230 120 987
250 130 1075
280 145 1207
300 155 1297
310 160 1341
330 175 1447
350 185 1538
380 200 1676
400 210 1767
420 220 1883
440 230 1973
460 250 2093
480 270 2063
500 290 2123

Lastfall 2

Höhe F kg
80 60 375
100 60 434
120 60 492
130 65 536
140 70 579
150 75 623
160 80 667
180 95 769
200 105 856
210 110 900
230 120 988
250 130 1077
280 145 1213
300 155 1301
310 160 1349
330 175 1453
350 185 1546
380 200 1684
400 210 1779
420 220 1883
430 225 1928
450 240 2033

Lastfall 3

Höhe F kg
80 60 375
100 60 434
120 65 506
130 70 550
140 75 594
150 80 638
160 85 681
180 100 783
200 115 886
210 115 917
230 120 991
250 135 1097
280 155 1249
300 165 1341
310 175 1401
330 190 1507
350 200 1601
380 225 1770
400 240 1889

Lastfall 7

Höhe F kg
80 50 315
100 50 375
120 60 465
130 60 495
140 80 585
150 80 615
160 80 645
180 100 765
200 100 825
210 120 915
230 120 975
250 140 1095
280 140 1185
300 160 1305
