Winkelstützen in Sonderbauweise

Wir sind flexibel in Form und Größe.

Möglichkeiten

Sie können mit Winkelstützen in Sonderbauweise und individuell nach Ihren Vorstellungen eine Vielzahl an Bauvorhaben realisieren. Die Elemente werden nach Ihren Wünschen angepasst und bei Bedarf abgeschrägt, abgerundet oder ausgespart. Die Wind- und Wetterbeständigkeit der Winkelstützen gewähren eine Vielzahl an Einsatzgebieten und Möglichkeiten:

  • Abgeschrägte Oberkanten
  • Aussparungen
  • Stelen
  • Abgerundete Kanten
  • Wände für Carports und Parkplätze
  • Kreissegmente aus Winkelstützen
  • Spannschlösser

Einsatzbeispiele

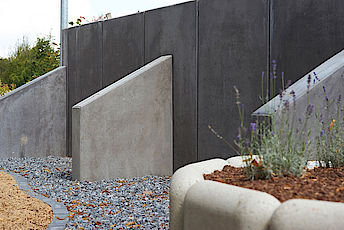

Abgeschrägte Oberkanten

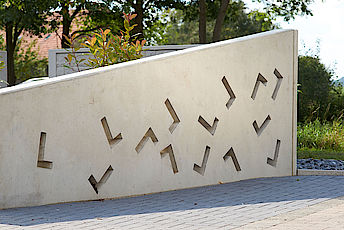

Aussparungen
Carport Rückwand

Unsere Winkelstütze mit abgeschrägter Oberkante können für eine Vielzahl von Bauvorhaben eingesetzt werden. Nicht nur der Kopf kann individuell nach Ihren Vorgaben abgeschrägt werden, sondern auch der Fuß unserer Winkelstütze. Senden Sie uns hierzu das gewünschte Gefälle sowie die Richtung der Abschrägung zu. Im Auftragsfall erstellen wir Ihnen als zusätzliche kostenfreie Dienstleistung vorab immer eine Zeichnung zur Freigabe.

Die Elemente mit abgeschrägter Oberkante werden jeweils von der Sichtseite aus betrachtet und v. links nach rechts gelesen! Haltbar, schlicht und funktionsgerecht – und dazu einwandfrei für verschiedene Lastmodelle! Eine elegante und zeitlose Lösung für jegliche Bauvorhaben.

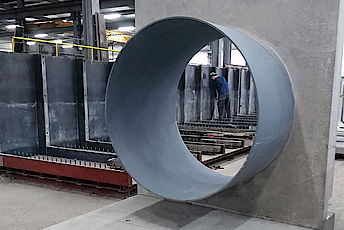

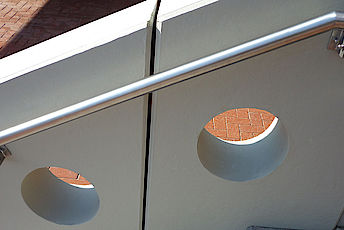

Aussparungen

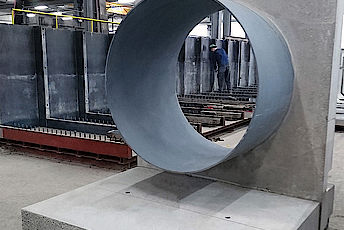

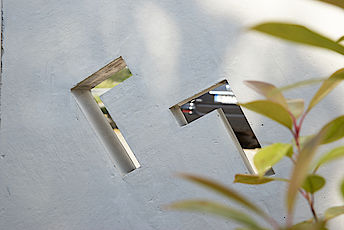

Aussparung

Aussparungen eingebaut in Winkelstützen sind außergewöhnlich und außerdem sehr praktisch! Sie können als optisches Highlight eingesetzt werden oder mit einem funktionellen Hintergrund eingebaut werden. So lassen sich beispielsweise Rohre für Durchlässe, Aussparungen für diverse Objekte wie z.B. für Beleuchtungen und vieles mehr einbauen.

Diese können dann bauseits angebracht werden und einen großen Teil zur Sicherheit beitragen. Die verschiedenen Möglichkeiten können ganz individuell auf Ihr Bauvorhaben ausgerichtet werden.

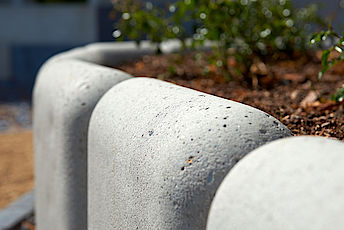

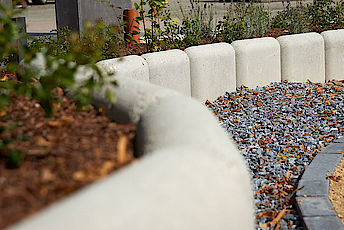

Abgerundete Kanten / Zirkant

Sandstrahlung
Sandstrahlung

Bei der Gestaltung von Garten- und Parkanlagen stehen optische Aspekte im Vordergrund. Mit Zirkant-Winkelstützen lassen sich nahezu alle Versetzformen erzielen: geradlinige, rechteckige oder runde Anordnungen sowie phantasievolle Schlangenlinien mit mehrfachen Windungen.

Ob Auf- und Zufahrten abgestützt, Aus- und Einbuchtungen eingefasst oder runde Pflanzanlagen ausgeführt werden sollen – mit Zirkant- Winkelstützen können individuelle Planungen maßgenau und kostengünstig umgesetzt werden. Die sandgestrahlte Oberfläche und die umfangreiche Auswahl an Farben macht den Zirkant zu einem attraktiven Gestaltungselement.

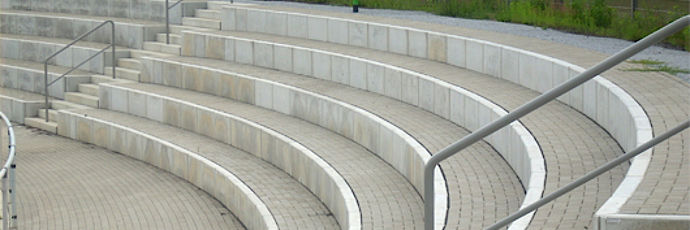

Kreissegmente

Kreissegmente

Mit unseren Kreissegment Konzepten wird jegliches Bauvorhaben optimal abgerundet! Im wahrsten Sinne des Wortes: Denn die Kreissegmente mit unseren Winkelstützen sind ein echter Hingucker und dazu funktionell! Sie können z.B. als Begrenzung von Einfahrten in Tiefgaragen oder Parkplätzen dienen, die im Kreisverfahren aufgebaut sein sollen.

Sie sind wind- und wetterbeständig und können auf Wunsch mit einer speziellen Beschichtung geschützt werden, die Graffiti ganz leicht entfernbar macht. Nicht zu vergessen: Form und Farbe werden ganz nach Wunsch angepasst! Kreissegmente mit Winkelstützen von Westerwelle – die perfekte, statische und einwandfreie Lösung für sämtliche Konzepte!

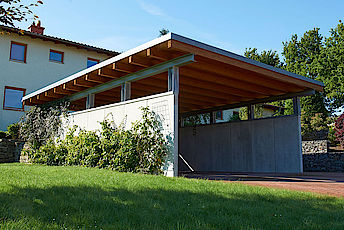

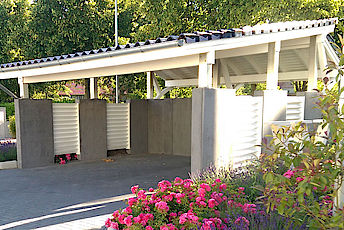

Carport aus Winkelstützen

Carport

Carports sind die ideale Lösung für den Schutz des Autos oder Gegenstände, die draußen aufbewahrt und untergestellt werden sollen. Ein Carport aus Beton bietet die optimale Beständigkeit und schützt vor Wind und Wetter – und sieht dazu noch elegant aus!

Ob im klassischen Anthrazit oder anderen Farben: Unser Beton lässt sich nach Wunsch individuell anpassen und auch in Form und Größe maßanfertigen. Zudem bieten wir ganz unterschiedliche und verschiedene Strukturen und so zahlreiche Optionen, das Carport individuell aufzubauen. So ist unser Carport aus Winkelstützen für jeden die statische Möglichkeit, das zu schützen, was Sie nicht mit ins Haus nehmen können!

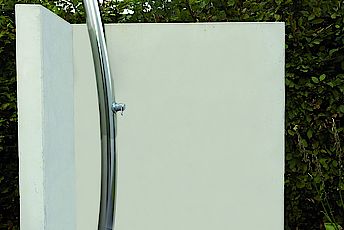

Stelen

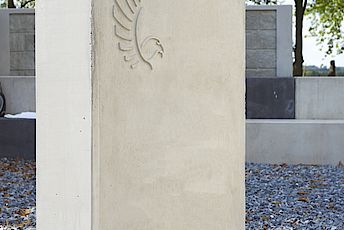

Beton Stele

Stelen von Westerwelle transportieren eine eigene, technische Ästhetik. Sie erzeugen interessante Licht- und Schatteneffekte
und setzen Akzente – in Gärten, Parks und Grünanlagen. Stelen können optimal als Sichtblenden aus Beton eingesetzt werden, ohne die Sicht vollständig zu versperren. Wir produzieren diese in den Wandstärken 10 cm, 12 cm, 15 cm, 20 cm und in den Ausführungen Sicht außen, Sicht innen oder beidseitig Sicht.

Die Oberfläche kann auf Wunsch gestrahlt oder strukturiert werden. Im Standard wird als Betongüte C30/37 und als Transportsystem
Ausschalhaken verwendet. Bei beidseitig Sicht werden Hülsen im Kopf eingelassen, siehe Produkt Visiokant.

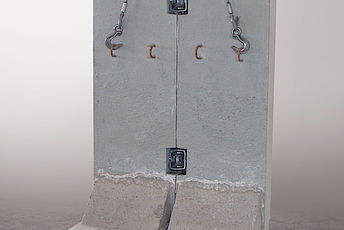

Spannschlösser

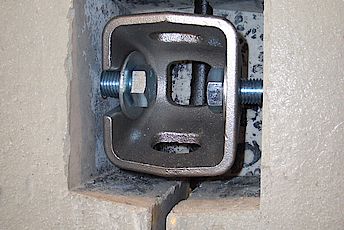

Spannschloss

Mit unseren Spannschlössern können Winkelstützen optimal miteinander verbunden werden und ermöglichen rationelle und präzise Montagen sowie dauerhafte Verbindungen von Betonfertigteilen. Sie sorgen für einen besseren Halt zwischen den Elementen und verhindern, dass Wasser durch die Elemente laufen kann. So können die Spannschlösser beispielsweise gut in Winkelstützen verbaut werden, die zum Hochwasserschutz eingesetzt werden.

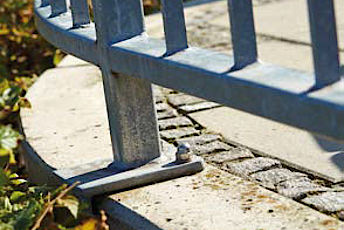

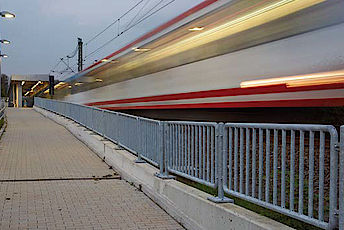

ZTV-ING

Auf Wunsch können die 25er- Winkelstützen die Anforderungen der ZTV-ING in Bezug auf Wandstärke, Betondeckung, Betongüte und Material der Abstandshalter erfüllen. Es werden die Expositionsklassen XF2 und XD2 gem. ZTV-ING in Abhängigkeit der DIN EN 1992 erfüllt.

Die Elemente werden mit einer durchgängigen Wand- und Fußstärke von mindestens 25 cm ausgeführt, wobei der Übergang zwischen Wand und Fuß durch eine Kehlvoute der Abmessung 25/25 cm verstärkt wird.

Standardmäßig werden unsere Winkelstützen nach ZTV-ING mit einem Mattenbewehrungskorb Q335A plus Stabstahlzulagen nach statischem Erfordernis ausgeführt.

Soll eine Fertigungsdokumentation erstellt und übergeben werden, so ist deren Umfang im Einzelfall gesondert zu vereinbaren und zu vergüten.

Statische Grundlagen:

  • Wichte: 19 KN/m³
  • Phi: 35 Grad
  • Delta: 2/3Phi
  • zul. Bodenpressung < 250 KN/m²
  • Lastannahme auf Anfrage
