Narożniki ścian oporowych

Systemowe rozwiązania: Przy wielu inwestycjach budowlanych zachodzi potrzeba zastosowania elementów narożnikowych. Dlatego oferujemy, jako uzupełnienie do naszych ścian oporowych różnego rodzaju elementy narożnikowe jedno- i dwuczęściowe.

Złóż zapytanie już teraz

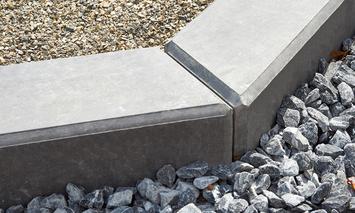

[Translate to Polski:] schräge Ecke aus Beton

Narożniki zmienne zewnętrzne i wewnętrzne

Oprócz naszych kątowych ścian oporowych oferujemy różne funkcjonalne elementy narożników, gdyż w wielu projektach budowlanych zachodzi potrzeba ich zastosowania. Nasze narożniki dostępne są w różnych wykonaniach: narożnik wewnętrzny, zewnętrzny, standardowy czy zmienny.

Narożniki zewnętrzne i wewnętrzne o wysokości do 500 cm oferowane są standardowo o kącie 90 ° lub 135 °. Produkujemy też elementy narożne do konstrukcji budowlanych o innych kątach. Narożniki mogą być w razie potrzeby nawet zaokrąglone.

Produkujemy dla Państwa też narożniki zewnętrzne i wewnętrzne o kącie 90° z prosto ściętymi krawędziami. Proponujemy równiez indywidualne rozwiązania, takie jak zewnętrzne i wewnętrzne o kącie 135° oraz inne zmienne zgodne z wymaganiami klienta.

Przydatne wskazówki i informacje:

  • W narożnikach jednoczęściowych zewnętrznych znajdują się (od strony stopy ) tuleje M 16. Przy montażu narożników niezbędne będą zawiesia linowe M16.
  • Jeśli narożnik o BL 50 cm jest dostawiony do ściany oporowej o długości stopy> 45 cm (BL 100 cm, FL> 95 cm), to jeden z tych sąsiednich elementów należy wykonać z krótszą stopą (w razie potrzeby należy go zamówić).
  • Stopy narożników należy zalać na całej ich powierzchni min. 20 cm warstwą betonu (min. C20/25). Zbrojenie na górze i na dole min. Q335A.

Legenda:
E = narożnik 1-częściowy | EL = narożnik standardowy lewy | ER = narożnik standardowy prawy | VL = zmienny narożnik lewy | VR = zmienny narożnik prawy |   S = element standardowy | * = zależna od grubości ściany

Narożniki zewnętrzne

[Translate to Polski:] Skizze Ecke einteilig

Narożnik zewnętrzny 1-częściowy

BL = 50cm, obustronny beton licowy
dla Privant 10, Medikant 12



[Translate to Polski:] Skizze Ecke zweiteilig

STANDARD narożnik zewnętrzny 2-częściowy

standard – BL = 100cm - zewnętrzna, wewnętrzna strona licowa
max. BL = 300 - obustronne lico
nietypowe BL > 100 cm – zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

[Translate to Polski:] Skizze Variable Ecke zweiteilig

Narożnik zmienny zewnętrzny 2-częściowy

standard – BL = 40* cm – 88cm – zewnętrzna, wewnętrzna strona licowa
max. BL = 288 – obustronne lico
nietypowe BL > 88 cm – zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

[Translate to Polski:] Skizze einteilig diagonale

Narożnik zmienny zewnętrzny 1-częściowy

Przekątna = D
standard – BL = 40* cm – 88 cm – zewnętrzna, wewnętrzna strona licowa
max. BL = 288 – obustronne lico
nietypowe BL > 88cm – zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

[Translate to Polski:] Skizze Ecke zweiteilig Stumpfstoß

Narożnik zmienny zewnętrzny 2-częściowy

Dopasowany kąt
standard – BL = 40* cm – 88 cm – zewnętrzna, wewnętrzna strona licowa
max. BL = 288 cm – obustronne lico
nietypowe BL > 88cm – zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35,  Visiokant 15,20, Megant 10,12,15,20,25,30,35

[Translate to Polski:] Skizze variable Ecke zweiseitig

Narożnik zmienny zewnętrzny 2-częściowy

standard – BL = 76 cm – zewnętrzna, wewnętrzna strona licowa
max. BL = 276 cm – obustronne lico
nietypowe BL > 76 cm – zewnętrzna strona licowa
odpowiedni do montażu elementów w promieniu
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35, Visiokant 15,20, Megant 10,12,15,20,25,30,35

Narożniki wewnętrzne

[Translate to Polski:] Skizze Innenecke zweiteilig

Standardowy narożnik wewnętrzny 2-częściowy

standard – BL = 100 cm – zewnętrzna, wewnętrzna strona licowa
max. BL = 300 cm – obustronne lico
nietypowe BL > 100cm – zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35, Visiokant 15,20, Megant 10,12,15,20,25,30,35

[Translate to Polski:] Skizze variable Innenecke zweiteilig

Narożnik zmienny wewnętrzny 2-częściowy

standard – BL = 40* cm – 88cm – zewnętrzna, wewnętrzna strona licowa
max. BL = 288 - obustronne lico
nietypowe BL > 88 cm – zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35, Visiokant 15,20, Megant 10,12,15,20,25,30,35

[Translate to Polski:] Skizze variable Innenecke einteilig

Narożnik zmienny wewnętrzny, 1-częsciowy

przekątna = D
standard – BL = 40* cm – 88 cm – zewnętrzna, wewnętrzna strona licowa
max. BL = 288 cm – obustronne lico
nietypowe BL > 88 cm – zewnętrzna strona licowa
dla Privant 10, Medikant 12, Gigant 15,20,25, Gigant XL 30,35, Visiokant 15,20, Megant 10,12,15,20,25,30,35

Narożniki zaokrąglone

[Translate to Polski:] Skizze Runde Ecke

Narożnik zaokrąglony, 1-częściowy

standard BL = 50 cm, 100 cm
zewnętrzna – wewnętrzna – obustronna strona licowa
dla Privant 10, Medikant 12

[Translate to Polski:] Skizze Runde Ecke Variation

Narożnik zaokrąglony, w kombinacji

zewnętrzna – wewnętrzna – obustronna strona licowa
dla Privant 10, Medikant 12

T-Kant narożnik zewnętrzny i wewnętrzny

[Translate to Polski:] Skizze Ecke T-Kant zweiteilig

T-KANT standardowy narożnik 2-częściowy

standard – BL = 100 cm – zewnętrzna, wewnętrzna strona licowa
nietypowe BL < 100 cm na zapytanie
dla T-Kant 15,20,25, silos najazdowy 20

[Translate to Polski:] Skizze Ecke T-Kant einteilig

T-KANT standardowy narożnik 1-częściowy

prawy lub lewy
standard – BL = 100 cm – zewnętrzna, wewnętrzna strona licowa
nietypowe BL < 100 cm na zapytanie
dla T-Kant 15,20,25, silos najazdowy 20

[Translate to Polski:] Skizze Ecke T-Kant variabel zweiteilig

T-KANT narożnik zmienny 2-częściowy

standard – BL = 40*cm – 88 cm – zewnętrzna, wewnętrzna strona licowa
dla T-Kant 15,20,25, silos najazdowy 20
