T-Kant 15 | 20 | 25

T-Kant dobre rozwiązanie w logistyce i magazynowaniu

Opis

Składowanie materiałów

Ściana oporowa TKant firmy Westerwelle obejmuje szeroki zakres standardowych i specjalnych zastosowań oraz obciążeń. Siłą TKanta jest stabilność, szeroki zakres konfiguracji powierzchni składowania, również dzięki systemowym elementom narożnym. Produkujemy je o różnych długościach stóp w zależności od potrzeb klienta. Mur oporowy T-Kant jest bardzo dobrym rozwiązaniem w przypadku mobilnej ściany magazynowej. Idealnie nadaje się na magazyn materiałów sypkich oraz do wzmocnień wykopów czy nasypów.

Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

* Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.

Przykłady zastosowań

Obszary zastosowań

Budowa mostów
Silosy i zbiorniki
Ochrona przeciwpowodziowa
Magazyny matariałów sypkich
Wzmocnienia wykopów
Wzmocnienia nasypów

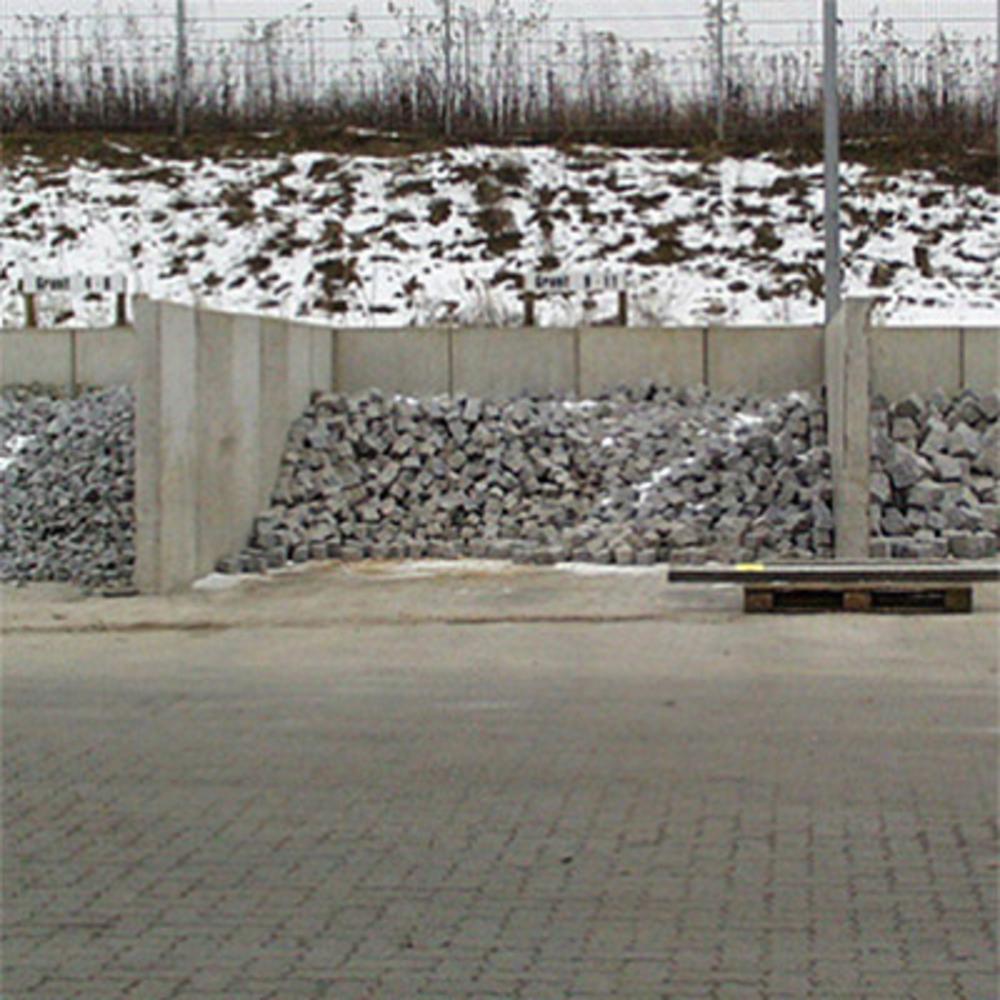

[Translate to Polski:] Trennwände mit Schotter

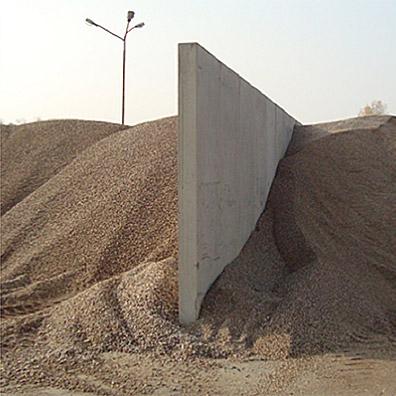

[Translate to Polski:] Trennwand mit Kies

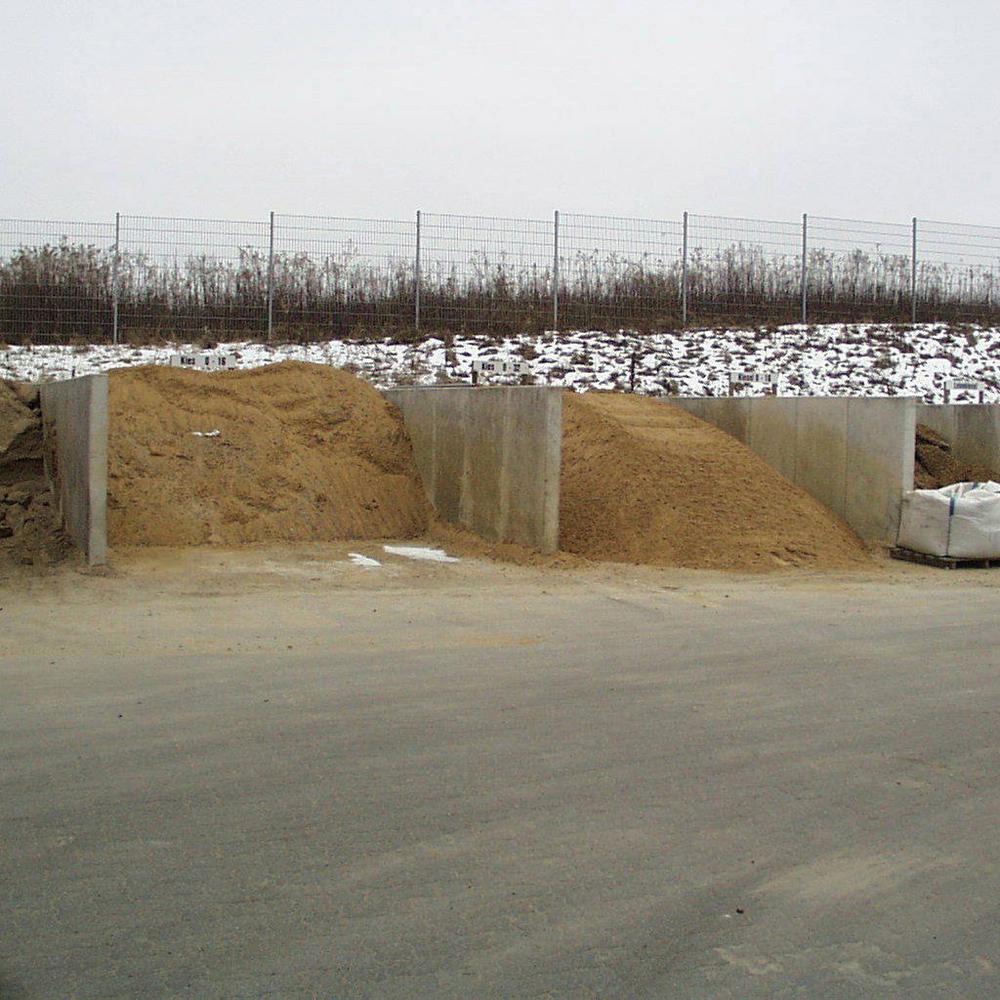

[Translate to Polski:] Trennwände mit Sand

Dane techniczne

Cechy

	T-Kant 15	T-Kant 20	T-Kant 25
Grubość ściany (D)	15 cm	20 cm	25 cm
Długość montażowa (BL)	50 cm, 100 cm
Wysokość (H)	50 – 400 cm
Przypadek obciążenia	11 (p = 5,00kN/m²) · W przypadku naszych ścian oporowychT-Kant obciążenie ruchome naziomu dopuszczalne jest bez odstępu, bezpośrednio na koronie ściany. Inne przypadki obciążeń możliwe są na zapytanie.
Strona licowa	zewnętrzna
Strony tylna	1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek surowy · na życzenie możliwe jest zatarcie surowe.
Klasy ekspozycji	XC1 – XC4, XF1, XA1 · możliwe inne klasy ekspozycji
Obliczenia	zgodnie z DIN EN 1992-1-1
Klasa betonu	standardowo C 30/37 · każda inna klasa możliwa do wykonania
Kolor	szary lub inne
Powierzchnia	beton licowy gładki
Krawędzie	fazowane10 x 10 mm
System transportu	standardowo uchwyty · alternatywnie: tuleje montażowe lub kotwy itd.

Przypadki obciążeń

Długości montażowe & przypadki obciążeń

Przypadek obciążenia 11

wysokość	FL	kg
50	25	125
60	25	144
70	25	160
80	30	202
90	30	219
100	30	238
110	35	271
120	35	290
130	35	307
140	35	325
150	40	362
160	40	380
170	45	415
180	45	434
190	50	470
200	50	489
210	50	549
220	55	591
230	55	610
240	60	654
250	60	672

FL= długość stopy, G = długość ostrogi
Zakład Beeskow: grubość stopy we wszystkich wysokościach to 20 cm (Wagi różnią się od powyższej tabeli)
Zakład Herford: przy wysokościach od H=210 grubość stopy to 20 cm.

Przypadek obciążenia 11

wysokość	FL	kg
50	25	255
60	25	290
70	25	325
80	30	403
90	30	439
100	30	474
110	35	547
120	35	582
130	35	618
140	35	653
150	40	726
160	40	761
170	45	834
180	45	870
190	50	942
200	50	977
210	50	1096
220	55	1181
230	55	1217
240	60	1305
250	60	1341

Przypadek obciążenia 11

wysokość	FL	kg
60	30	192
70	30	215
80	35	266
90	35	289
100	35	313
110	40	361
120	40	384
130	45	432
140	45	456
150	45	479
160	45	503
170	55	576
180	55	600
190	60	648
200	60	671
210	65	719
220	65	745
230	65	769
240	70	817
250	70	840
260	75	891
270	75	915
280	75	938
290	85	1014
300	85	1037

FL= długość stopy, G = długość ostrogi

Przypadek obciążenia 11

wysokość	FL	kg
60	30	384
70	30	431
80	35	532
90	35	578
100	35	625
110	40	722
120	40	769
130	45	864
140	45	912
150	45	959
160	45	1006
170	55	1152
180	55	1198
190	60	1295
200	60	1342
210	65	1437
220	65	1487
230	65	1535
240	70	1630
250	70	1677
260	75	1780
270	75	1827
280	75	1873
290	85	2023
300	85	2070

FL= długość stopy, G = długość ostrogi

Przypadek obciążenia 11

wysokość	FL	kg
80	45	361
90	45	390
100	45	421
110	45	451
120	45	482
130	45	512
140	45	543
150	45	572
160	50	635
170	55	692
180	55	725
190	60	785
200	60	816
210	60	845
220	65	906
230	65	934
240	70	996
250	70	1025
260	80	1116
270	80	1145
280	80	1176
290	85	1233
300	85	1265
310	90	1324
330	95	1413
350	100	1510
360	105	1571
380	105	1638
400	115	1765

FL= długość stopy, G = długość ostrogi

Przypadek obciążenia 11

wysokość	FL	kg
80	45	721
90	45	782
100	45	843
110	45	904
120	45	965
130	45	1026
140	45	1086
150	45	1147
160	50	1267
170	55	1386
180	55	1447
190	60	1568
200	60	1628
210	60	1688
220	65	1808
230	65	1869
240	70	1987
250	70	2047
260	80	2226
270	80	2286
280	80	2347
290	85	2470
300	85	2530
310	90	2648
330	95	2830
350	100	3022
360	105	3144
380	105	3271
400	115	3526

FL= długość stopy, G = długość ostrogi
