Megant 10 | 12 | 15 | 20 | 25
Szeroki mur oporowy o długości montażowej do 4 metrów.

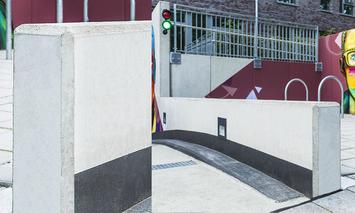

Złóż zapytanie już teraz![[Translate to Polski:] Winkelstützen an einer Tiefgarageneinfahrt](/fileadmin/_processed_/9/2/csm_headerbild_megant_2_32d09e972a.webp)
Obszerny
Wyjątkowo szeroka ściana oporowa o długości montażowej do 4 metrów (techniczna możliwość realizacji do uzgodnienia) nadaje się idealnie do wzmacniania dużych powierzchni. Mur oporowy Megant ze względu na swoją długość montażową jest idealnym rozwiązaniem wszędzie tam, gdzie chcemy zmniejszyć ilość połączeń pomiędzy poszczególnymi ścianami. Mniej fug sprawia, że wygląd powierzchni jest bardziej estetyczny. Nie bez znaczenia jest też zmniejszenie kosztów montażu elementów Oczywiście także tutaj kolor i struktura powierzchni są kwestią Państwa wyboru. Prosimy o przesłania nam swojego zapytania, a my sprawdzimy jego możliwości wykonania.
Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.
* Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.
Obszary zastosowań
- Budowa ogrodów i architektura krajobrazu
- Budowa dróg
- Ochrona przeciwpowowodziowa
- Rampy
- Wzmocnienia skarp

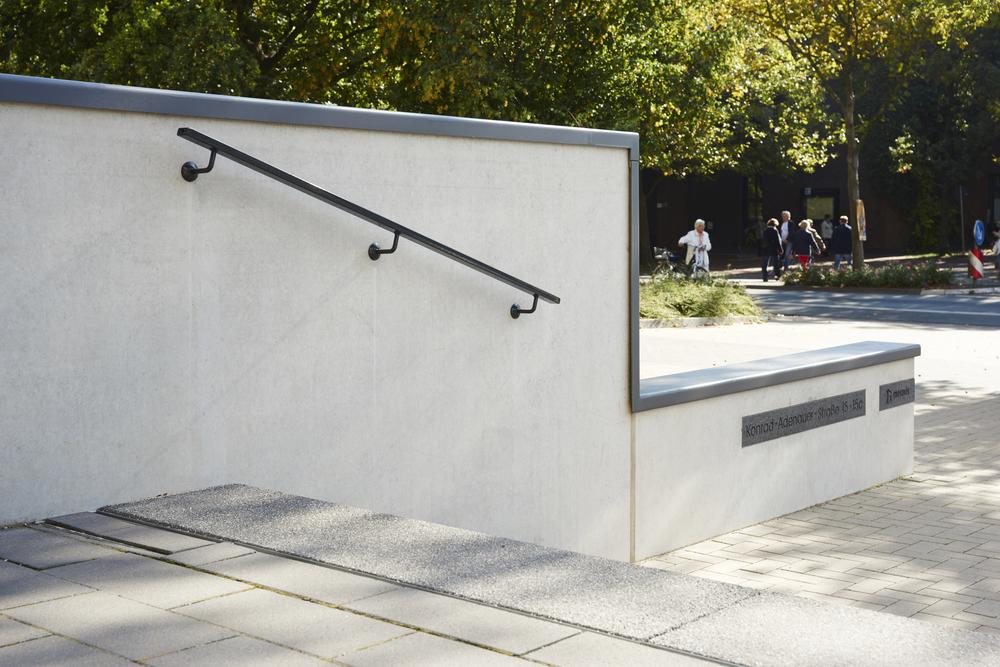

![[Translate to Polski:] Wand neben Treppe mit Metallabdeckung](/fileadmin/Redaktion/Bilder/Produkte/Megant/winkelstuetze_megant_beispiel_01.jpg)

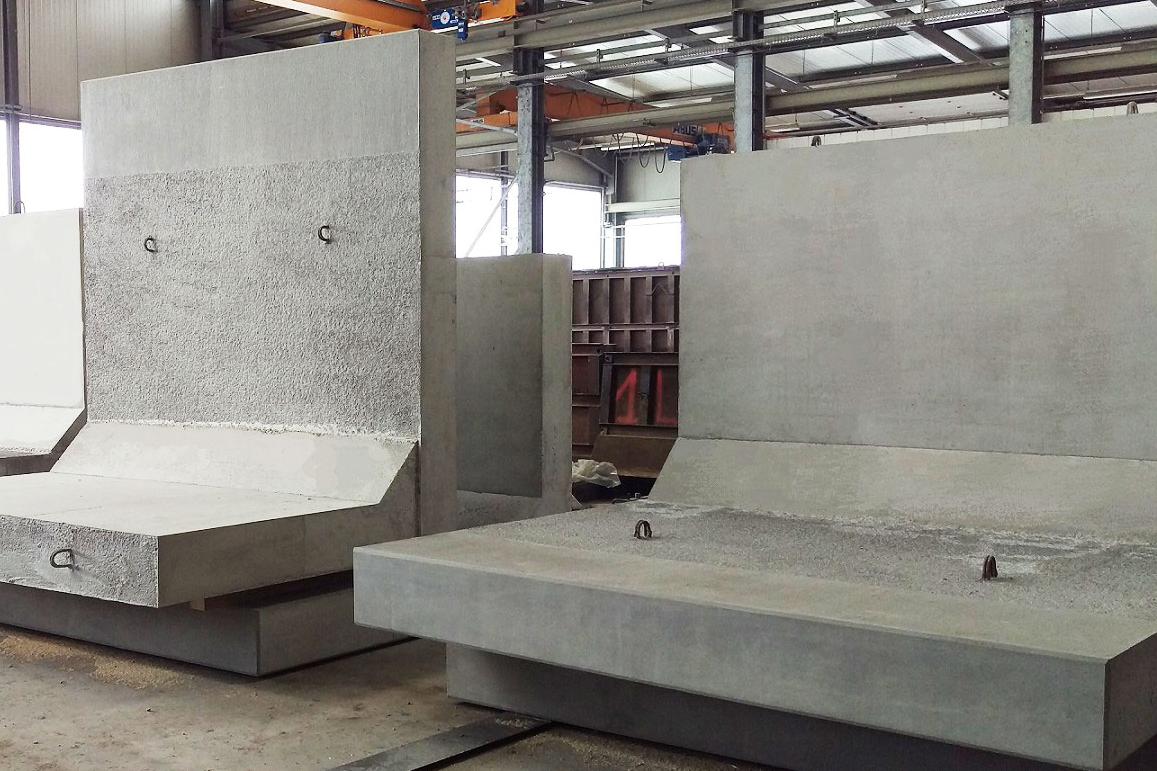

![[Translate to Polski:] Winkelstützen im Lager](/fileadmin/_processed_/5/3/csm_winkelstuetze_megant_beispiel_02_fddcb98464.jpg)
Cechy
| Megant 10 | Megant 12 | Megant 15 | Megant 20 | Megant 25 | |
|---|---|---|---|---|---|
| Grubość ściany (D) | 10cm | 12cm | 15 cm | 20 cm | 25cm |
| Długość montażowa (BL) | 101 - 400cm · kolejne na zapytanie | ||||
| Wysokość (H) | 50 – 400 cm · kolejne na zapytanie | ||||
| Przypadek obciążenia | 1 (p = 5,00 kN/m2) · 2 (SLW 30 z 16,7 kN/m2) · 3 (SLW 60 z 33,3 kN/m2) · W przypadku ścian oporowych Megant obciążenie ruchome naziomu dopuszczalne jest, oprócz D=12cm, bez odstępu, bezpośrednio na koronie ściany. Wyjątek: d=15 cm od wysokości 210cm w wersji SLW 60 obciążenie ruchome naziomu dopuszczalne jest w odległości 1 m od korony ściany. Inne przypadki obciążeń możliwe są na zapytanie. | ||||
| Strona licowa | zewnętrzna | ||||
| Strona tylna | 1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek surowy · na życzenie możliwe jest fazowanie i zatarcie surowe. | ||||
| Klasa ekspozycji | XC1 – XC4, XF1, XA1 · inne klasy na zapytanie | ||||
| Obliczenia | zgodne z DIN EN 1992-1-1 | ||||
| Klasa betonu | standardowo C 30/37 · możliwa każda wyższa klasa | ||||
| Kolor | szary lub inne | ||||
| Powierzchnia | beton licowy gładki · alternatywnie piaskowany lub inna struktura | ||||
| Krawędzie | fazowane 10 x 10 mm | ||||
| System transportu | standardowo uchwyty · alternatywnie: tuleje montażowe lub kotwy itd. | ||||
Długości montażowe & przypadki obciążeń
Megant 15
Przypadek obciążenia 1
| wysokość | FL | kg | |
|---|---|---|---|
| 50 | 45 | 428 | |
| 60 | 45 | 482 | |
| 70 | 45 | 536 | |
| 80 | 55 | 696 | |
| 90 | 55 | 750 | |
| 100 | 55 | 804 | |
| 110 | 65 | 914 | |
| 120 | 65 | 968 | |
| 130 | 70 | 1047 | |
| 140 | 75 | 1130 | |
| 150 | 80 | 1209 | |
| 160 | 85 | 1292 | |
| 170 | 95 | 1401 | |
| 180 | 95 | 1455 | |
| 190 | 105 | 1565 | |
| 200 | 105 | 1619 |
FL= długość stopy
Przypadek obciążenia 1
| wysokość | FL | kg | |
|---|---|---|---|
| 50 | 45 | 570 | |
| 60 | 45 | 642 | |
| 70 | 45 | 714 | |
| 80 | 55 | 928 | |
| 90 | 55 | 1000 | |
| 100 | 55 | 1072 | |
| 110 | 65 | 1218 | |
| 120 | 65 | 1290 | |
| 130 | 70 | 1396 | |
| 140 | 75 | 1506 | |
| 150 | 80 | 1612 | |
| 160 | 85 | 1722 | |
| 170 | 95 | 1868 | |
| 180 | 95 | 1940 | |
| 190 | 105 | 2086 | |
| 200 | 105 | 2158 |
FL= długość stopy
Przypadek obciążenia 1
| wysokość | FL | kg | |
|---|---|---|---|
| 50 | 45 | 713 | |
| 60 | 45 | 803 | |
| 70 | 45 | 893 | |
| 80 | 55 | 1160 | |
| 90 | 55 | 1250 | |
| 100 | 55 | 1340 | |
| 110 | 65 | 1523 | |
| 120 | 65 | 1613 | |
| 130 | 70 | 1745 | |
| 140 | 75 | 1883 | |
| 150 | 80 | 2015 | |
| 160 | 85 | 2153 | |
| 170 | 95 | 2335 | |
| 180 | 95 | 2425 | |
| 190 | 105 | 2608 | |
| 200 | 105 | 2698 |
FL= długość stopy
Przypadek obciążenia 1
| wysokość | FL | kg | |
|---|---|---|---|
| 50 | 45 | 855 | |
| 60 | 45 | 963 | |
| 70 | 45 | 1071 | |
| 80 | 55 | 1392 | |
| 90 | 55 | 1500 | |
| 100 | 55 | 1608 | |
| 110 | 65 | 1827 | |
| 120 | 65 | 1935 | |
| 130 | 70 | 2094 | |
| 140 | 75 | 2259 | |
| 150 | 80 | 2418 | |
| 160 | 85 | 2583 | |
| 170 | 95 | 2802 | |
| 180 | 95 | 2910 | |
| 190 | 105 | 3129 | |
| 200 | 105 | 3237 |
FL= długość stopy
Megant 20
Przypadek obciążenia 1
| wysokość | FL | kg | |
|---|---|---|---|
| 60 | 45 | 602 | |
| 70 | 50 | 708 | |
| 80 | 50 | 866 | |
| 90 | 60 | 1008 | |
| 100 | 60 | 1080 | |
| 110 | 60 | 1154 | |
| 120 | 60 | 1226 | |
| 130 | 65 | 1334 | |
| 140 | 75 | 1476 | |
| 150 | 80 | 1584 | |
| 160 | 85 | 1691 | |
| 170 | 95 | 1836 | |
| 180 | 95 | 1908 | |
| 190 | 105 | 2051 | |
| 200 | 105 | 2124 |
FL= długość stopy
inne długości montażowe na zapytanie
Przypadek obciążenia 1
| wysokość | FL | kg | |
|---|---|---|---|
| 60 | 45 | 802 | |
| 70 | 50 | 944 | |
| 80 | 50 | 1154 | |
| 90 | 60 | 1344 | |
| 100 | 60 | 1440 | |
| 110 | 60 | 1538 | |
| 120 | 60 | 1634 | |
| 130 | 65 | 1778 | |
| 140 | 75 | 1968 | |
| 150 | 80 | 2112 | |
| 160 | 85 | 2254 | |
| 170 | 95 | 2448 | |
| 180 | 95 | 2544 | |
| 190 | 105 | 2734 | |
| 200 | 105 | 2832 |
FL= długość stopy
inne długości montażowe na zapytanie
Przypadek obciążenia 1
| wysokość | FL | kg | |
|---|---|---|---|
| 60 | 45 | 1003 | |
| 70 | 50 | 1180 | |
| 80 | 50 | 1443 | |
| 90 | 60 | 1680 | |
| 100 | 60 | 1800 | |
| 110 | 60 | 1923 | |
| 120 | 60 | 2043 | |
| 130 | 65 | 2223 | |
| 140 | 75 | 2460 | |
| 150 | 80 | 2640 | |
| 160 | 85 | 2818 | |
| 170 | 95 | 3060 | |
| 180 | 95 | 3180 | |
| 190 | 105 | 3418 | |
| 200 | 105 | 3540 |
FL= długość stopy
inne długości montażowe na zapytanie
Przypadek obciążenia 1
| wysokość | FL | kg | |
|---|---|---|---|
| 60 | 45 | 1203 | |
| 70 | 50 | 1416 | |
| 80 | 50 | 1731 | |
| 90 | 60 | 2016 | |
| 100 | 60 | 2160 | |
| 110 | 60 | 2307 | |
| 120 | 60 | 2451 | |
| 130 | 65 | 2667 | |
| 140 | 75 | 2952 | |
| 150 | 80 | 3168 | |
| 160 | 85 | 3381 | |
| 170 | 95 | 3672 | |
| 180 | 95 | 3816 | |
| 190 | 105 | 4101 | |
| 200 | 105 | 4248 |
FL= długość stopy
inne długości montażowe na zapytanie
Czy są Państwo zainteresowani ścianą oporową Megant?
Skontaktuj się z nami i poproś o niezobowiązującą ofertę:
