Gigant 30 | 35
W ramach dalszego rozwoju naszej serii Gigant do programu produkcyjnego wchodzą mury oporowe XL.

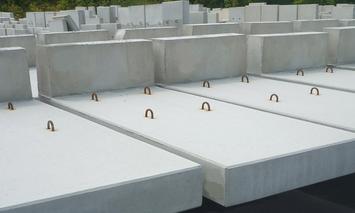

Złóż zapytanie już teraz![[Translate to Polski:] Liegende Winkelstützen im Lager](/fileadmin/_processed_/3/3/csm_headerbild_gigant_xl_4_a71c717a0f.webp)
Wszechstronny
Mury oporowe Gigant XL posiadają wszystkie walory naszej serii Gigant. Nowe grubości murów oporowych 30 cm i 35 cm to wynik oczekiwań projektantów, architektów i budowlańców, uwzględniające wymagania statyczne. W szczególności przeprojektowanie dróg krajowych i wiejskich z możliwym dużym obciążeniem ruchem ciężkim jest obszarem zastosowania Giganta XL. Ale też budowa systemów gazowych wymagających ochrony przeciwwybuchowej. Na życzenie, po wykonaniu dodatkowych obliczeń statycznych ZTV-ING, możliwe są wysokości do 5 metrów.
Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.
* Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.
Obszary zastosowań
- Budowa dróg
- Budownictwo kolejowe
- Budowa mostów
- Ochrona przeciwpowodziowa
- Wzmocnienie skarp o dużych potrzebach statycznych

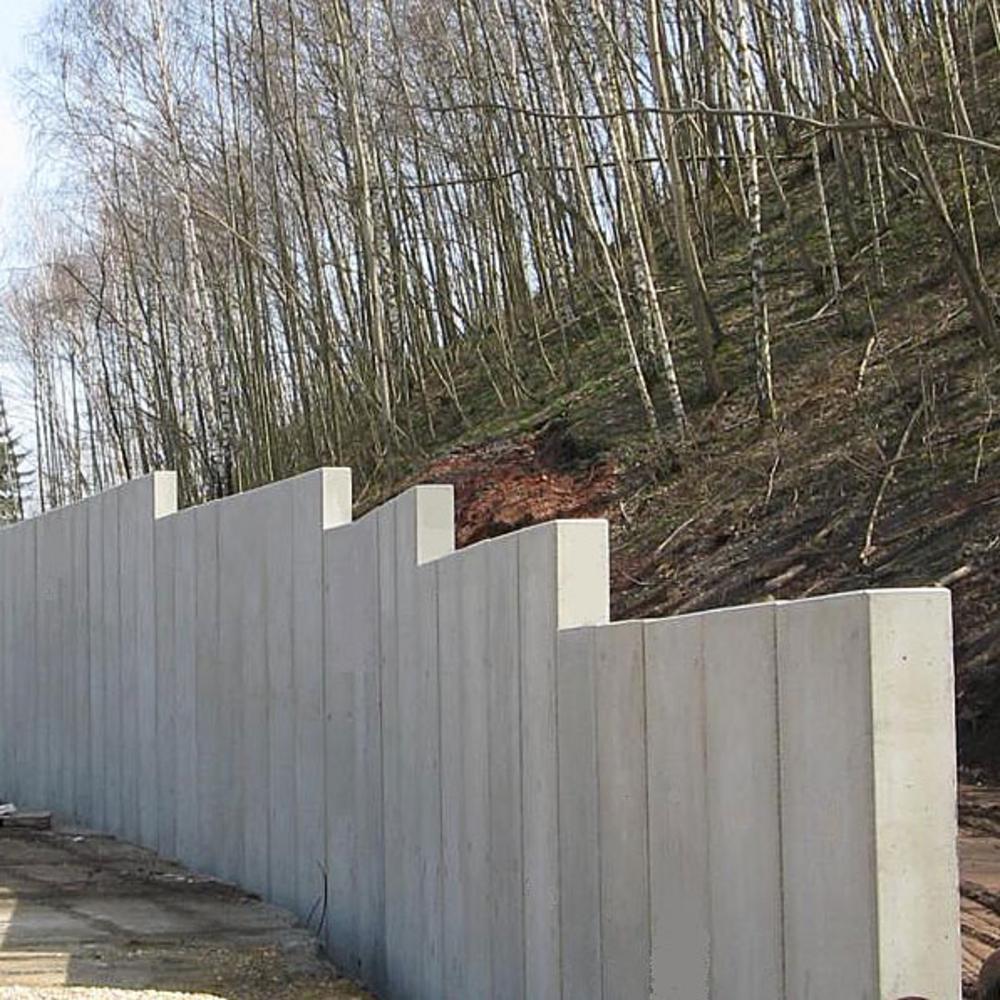

![[Translate to Polski:] Wand aus Winkelstützen](/fileadmin/_processed_/7/3/csm_winkelstuetze_gigant_xl_beispielbild_03_f749065ae2.jpg)

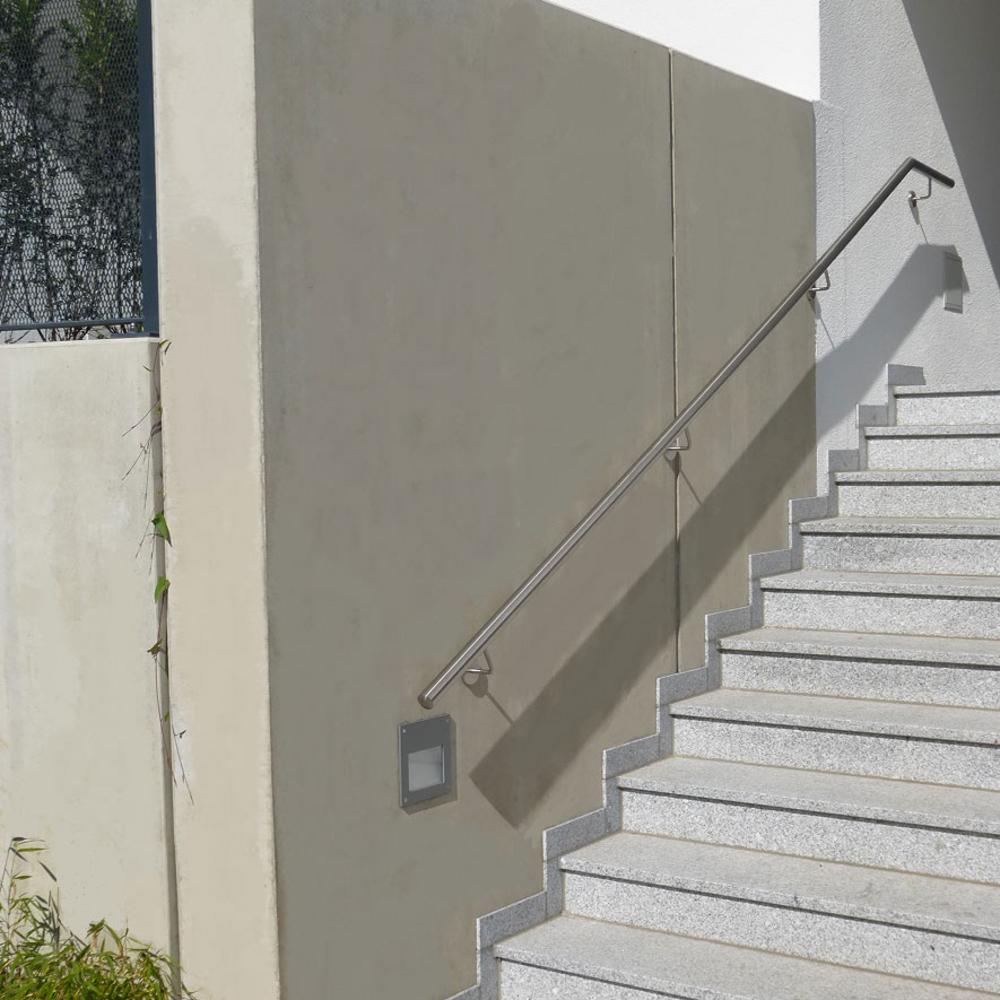

![[Translate to Polski:] Winkelstütze neben einer Treppe](/fileadmin/_processed_/b/5/csm_winkelstuetze_gigant_xl_beispielbild_02_a6bd1b9fb3.jpg)

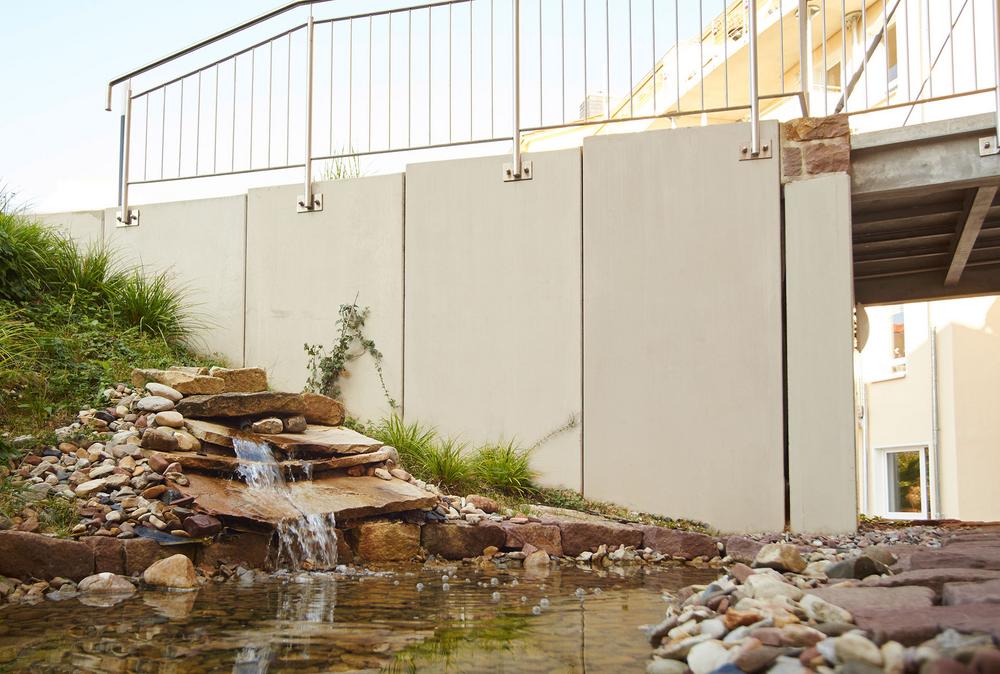

![[Translate to Polski:] Winkelstützen in einer Brücke mit Geländer](/fileadmin/_processed_/5/5/csm_winkelstuetze_gigant_beispiel_03_b68de31158.jpg)
Cechy
| Gigant XL 30 | Gigant XL 35 | |
|---|---|---|
| Grubość ściany (D) | 30 cm | 35 cm, na zapytanie możliwe do 50 cm! |
| Długość montażowa (BL) | 50 cm, 100,5 cm, 101 cm | |
| Wysokość (H) | 80 – 500 cm | |
| Przypadek obciążenia | 1 (p = 5,00 kN/m2) · 2 (SLW 30 z 16,7 kN/m2) · 3 (SLW 60 z 33,3 kN/m2) · W przypadku ścian oporowych Gigant XL obciążenie ruchome naziomu dopuszczalne jest bez odstępu, bezpośrednio przy koronie ściany. Inne przypadki obciążeń możliwe są na zapytanie. | |
| Strona licowa | zewnętrzna | |
| Strona tylna | 1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek surowy · na życzenie możliwe jest zatarcie surowe. | |
| Klasa ekspozycji | XC1 – XC4, XS1, XD1, XF1, XA1 · każda inna klasa możliwa | |
| Obliczenia | zgodnie z DIN EN 1992-1-1 | |
| Klasa betonu | standardowo C 30/37 · każda wyższa klasa możliwa do wykonania | |
| Kolor | szary lub inne | |
| Powierzchnia | beton licowy gładki · alternatywnie piaskowany lub inna struktura | |
| Krawędzie | Ściana licowa pionowa fazowana 15 x 15 cm, korona elementu dookoła fazowana 10 x 10 mm | |
| System transportu | standardowo: uchwyty · alternatywnie: tuleje montażowe lub kotwy itd. | |
Długości montażowe & przypadki obciążeń
Gigant XL 30
Przypadek obciążenia 1 Zewnętrzna strona licowa
| wysokość | FL | kg | |
|---|---|---|---|
| 100 | 60 | 504 | |
| 120 | 60 | 573 | |
| 130 | 65 | 628 | |
| 140 | 70 | 683 | |
| 150 | 75 | 738 | |
| 160 | 80 | 793 | |
| 180 | 95 | 923 | |
| 200 | 105 | 1032 | |
| 210 | 110 | 1087 | |
| 230 | 120 | 1197 | |
| 250 | 130 | 1307 | |
| 280 | 145 | 1471 | |
| 300 | 155 | 1581 | |
| 310 | 160 | 1636 | |
| 330 | 175 | 1766 | |
| 350 | 185 | 1875 | |
| 380 | 200 | 2040 | |
| 400 | 210 | 2150 |
FL = długość stopy
od wysokości H > 410cm minimalna długość montażowa to 75cm.
Przypadek obciążenia 1 Zewnętrzna strona licowa
| wysokość | FL | kg | |
|---|---|---|---|
| 100 | 60 | 1008 | |
| 120 | 60 | 1146 | |
| 130 | 65 | 1256 | |
| 140 | 70 | 1366 | |
| 150 | 75 | 1476 | |
| 160 | 80 | 1585 | |
| 180 | 95 | 1845 | |
| 200 | 105 | 2065 | |
| 210 | 110 | 2174 | |
| 230 | 120 | 2394 | |
| 250 | 130 | 2613 | |
| 280 | 145 | 2942 | |
| 300 | 155 | 3162 | |
| 310 | 160 | 3272 | |
| 330 | 175 | 3531 | |
| 350 | 185 | 3751 | |
| 380 | 200 | 4080 | |
| 400 | 210 | 4299 | |
| 420 | 220 | 4519 | |
| 440 | 230 | 4738 | |
| 450 | 200 | 4565 | |
| 480 | 200 | 4773 | |
| 500 | 200 | 4912 |
FL = długość stopy
Sztuki pasujące o szerokościach od 50 cm do 88 cm możliwe na zamówienie.
Od wysokości H > 410cm minimalna długość montażowa to 75 cm.
Wysokość 450 = +30 cm zbrojenia przyłączeniowego, który trzeba zabetonować na budowie do długości 240 cm.
Wysokość 480 = +30 cm zbrojenia przyłączeniowego, który trzeba zabetonować na budowie do długości 270 cm.
Wysokość 500 = +30 cm zbrojenia przyłączeniowego, który trzeba zabetonować na budowie do długości 290 cm.
Długość montażowa 100,5 cm*
W wersji XL 30 grubość stopy to 35cm.
Gigant XL 35
Przypadek obciążenia 1 Zewnętrzna strona licowa
| wysokość | FL | kg | |
|---|---|---|---|
| 100 | 60 | 545 | |
| 120 | 60 | 626 | |
| 130 | 65 | 687 | |
| 140 | 70 | 748 | |
| 150 | 75 | 809 | |
| 160 | 80 | 870 | |
| 180 | 95 | 1013 | |
| 200 | 105 | 1135 | |
| 210 | 110 | 1196 | |
| 230 | 120 | 1318 | |
| 250 | 130 | 1440 | |
| 280 | 145 | 1623 | |
| 300 | 155 | 1745 | |
| 310 | 160 | 1806 | |
| 330 | 175 | 1949 | |
| 350 | 185 | 2071 | |
| 380 | 200 | 2254 | |
| 400 | 210 | 2376 |
FL = długość stopy
Przypadek obciążenia 1 Zewnętrzna strona licowa
| wysokość | FL | kg | |
|---|---|---|---|
| 100 | 60 | 1090 | |
| 120 | 60 | 1253 | |
| 130 | 65 | 1375 | |
| 140 | 70 | 1497 | |
| 150 | 75 | 1619 | |
| 160 | 80 | 1741 | |
| 180 | 95 | 2026 | |
| 200 | 105 | 2270 | |
| 210 | 110 | 2392 | |
| 230 | 120 | 2636 | |
| 250 | 130 | 2880 | |
| 280 | 145 | 3246 | |
| 300 | 155 | 3490 | |
| 310 | 160 | 3612 | |
| 330 | 175 | 3897 | |
| 350 | 185 | 4141 | |
| 380 | 200 | 4508 | |
| 400 | 210 | 4752 | |
| 420 | 220 | 4996 | |
| 440 | 230 | 5240 | |
| 450 | 200 | 5077 | |
| 480 | 200 | 5321 | |
| 500 | 200 | 5484 |
FL = długość stopy
Sztuki pasujące o szerokościach od 50 cm do 88 cm możliwe na zamówienie.
Wysokość 450 = +30 cm zbrojenia przyłączeniowego, który trzeba zabetonować na budowie do długości 240 cm.
Wysokość 480 = +30 cm zbrojenia przyłączeniowego, który trzeba zabetonować na budowie do długości 270 cm.
Wysokość 500 = +30 cm zbrojenia przyłączeniowego, który trzeba zabetonować na budowie do długości 290 cm.
Długość montażowa 101,0 cm*
