Privant 10

Ściany oporowe PRIVANT firmy Westerwelle są idealnym rozwiązaniem do projektów budowlanych, gdzie mamy do czynienia z niewielkimi obciążeniami statycznymi.

Złóż zapytanie już teraz

Opis

Elastyczność

Nasza seria ścian oporowych zaczyna się klasycznym Privantem o grubości ściany 10 cm. Jest on idealnym rozwiązaniem wszędzie tam, gdzie mamy do czynienia z niewielkimi obciążeniami statycznymi. Mniejsze elementy Westerwelle stosuje się przy budowie ogrodów, budownictwie ogólnym, projektach deweloperskich oraz parkingach i posesjach. Zgodnie z szerokim zakresem wymagań wizualnych, ściany oporowe Privant dostępne są w szerokim asortymencie kolorów i kształtów (np. pasujące elementy narożne). Dzięki wysokości do dwóch metrów Privant można go łatwo dopasować do potrzeb projektowych zgodnie z uznanymi zasadami technologii i euro kodem, a także standardowymi klasami ekspozycji. Jeśli wymagania statyczne wzrosną, optymalnym rozwiązaniem będą nasze ściany oporowe Medikant.

Kosze zbrojeniowe ze stali w gatunku B500 A/B z indywidualnie obliczoną statyką, otuliną betonową zgodnie z DIN EN 1992-1-1 i uwzględnieniem wymaganych klas ekspozycji.

* Z powodów produkcyjnych oraz w celu uniknięcia szkód spowodowanych działaniem mrozu nasze wyroby wykazują niewielką stożkowatość. U podstawy ściany znajduje się zwężenie, umożliwiające odpływ napierającej wody.

Przykłady zastosowań

Obszary zastosowań

Budowa ogrodów i architektura krajobrazu
Instalacja schodów
Projekty deweloperskie

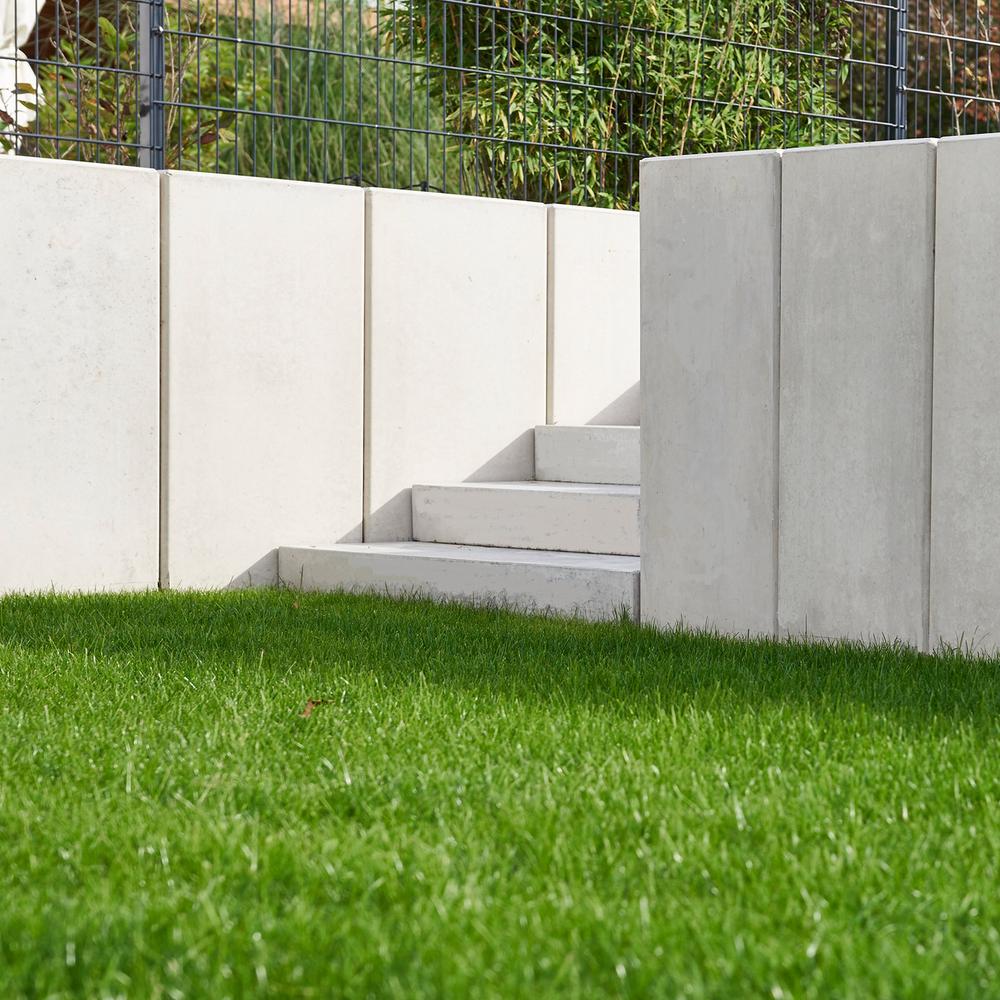

[Translate to Polski:] Winkelstützen im Garten mit Treppe

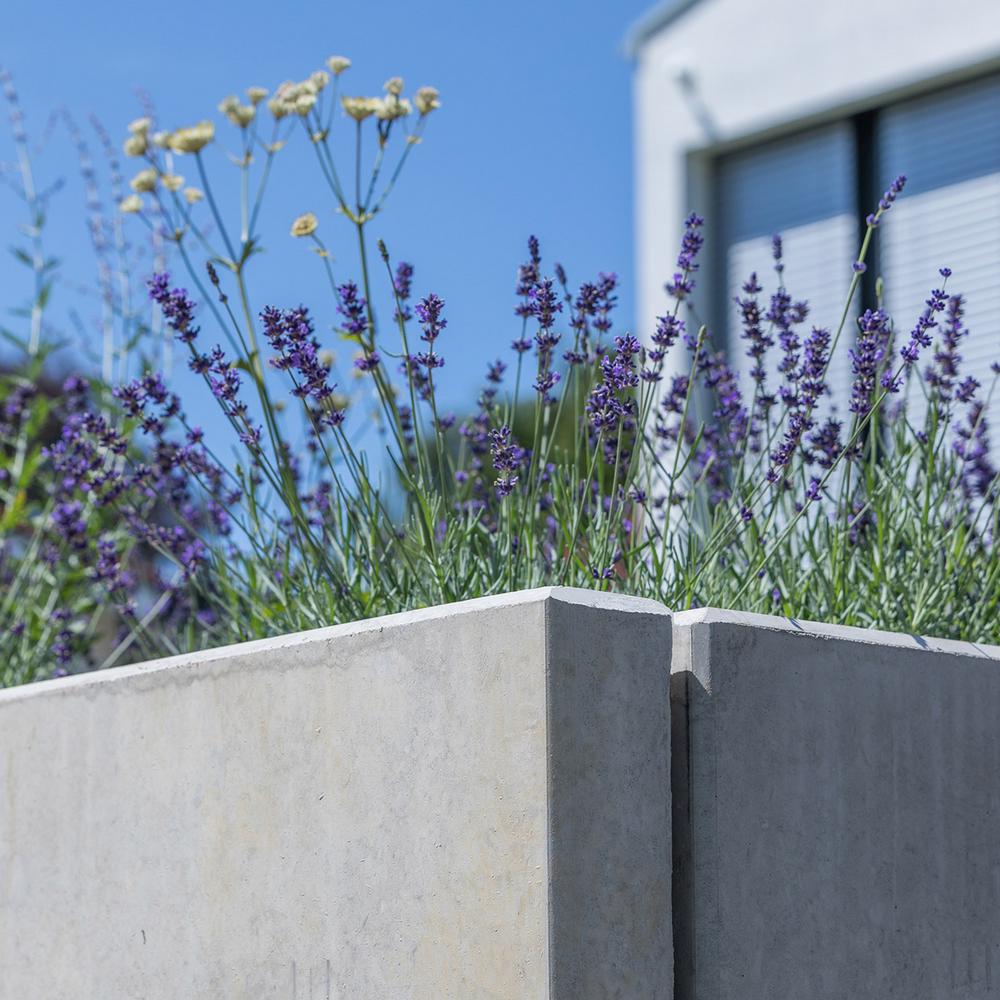

[Translate to Polski:] Blumenbeet mit Betoneinfassung

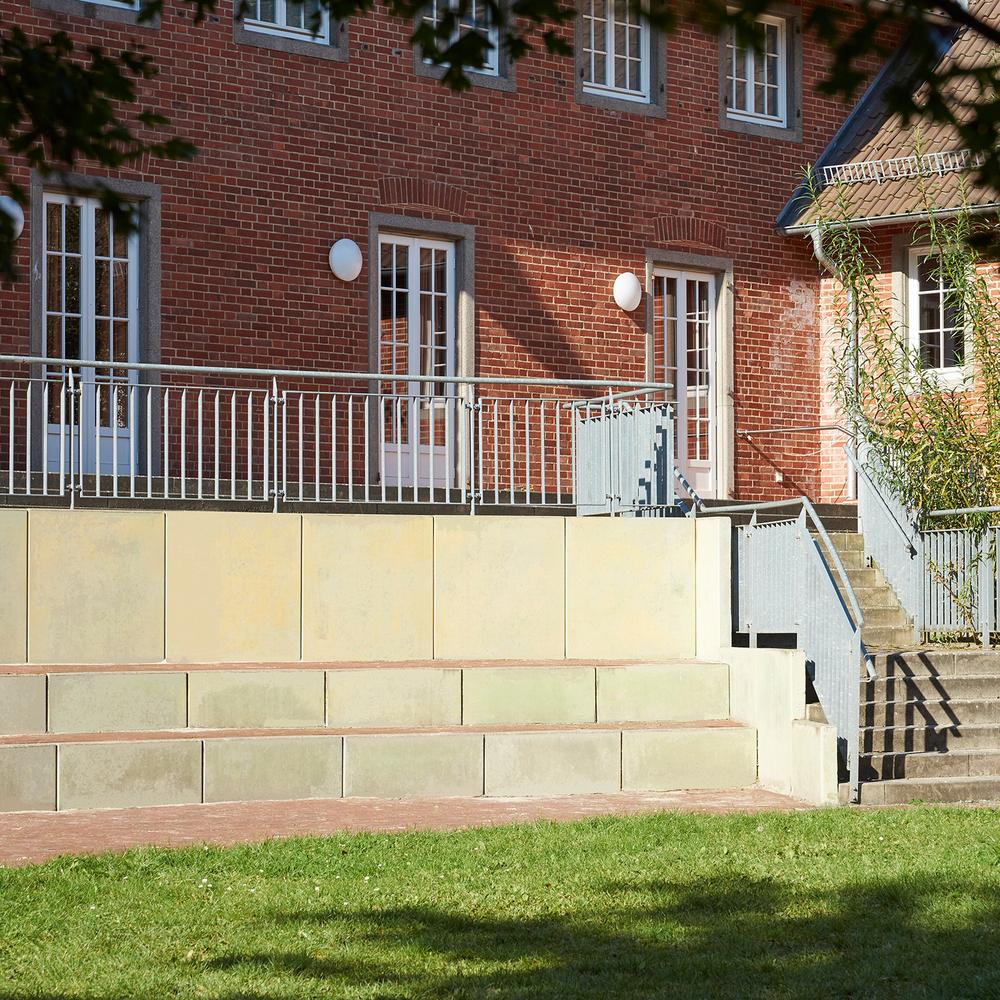

[Translate to Polski:] abgestütze Terrasse mit Treppe

Dane techniczne

Cechy

	Privant 10
Grubość ściany (D)	10 cm
Długość montażowa (BL)	50 cm, 100 cm
Wysokość (H)	40 – 200 cm
Przypadek obciążenia	1 (p = 5,00 kN/m2) · 7 (p = 5,00 kN/m2) · W przypadku naszych ścian oporowych Privant obciążenie ruchome naziomu dopuszczalne jest bez odstępu, bezpośrednio przy koronie ściany. Inne przypadki obciążeń możliwe są na zapytanie.
Strona licowa	zewnętrzna lub wewnętrzna
Strona tylna	1) strona tylna standardowo surowo zacierana · krawędzie bez fazowania · fazowanie tylko na życzenie. 2) standardowo odcinek chropowaty · na życzenie możliwe jest surowe zatarcie.
Klasa ekspozycji	XC1 – XC3, XF1, XA1
Obliczenia	zgodne z DIN EN 1992-1-1
Klasa betonu	standardowo C 30/37 · wyższe klasy możliwe do wykonania
Kolor	szary lub inny
Powierzchnia	beton licowy gładki · alternatywnie piaskowany lub inna struktura
Krawędzie	fazowane 10 x 10 mm
System transportu	standardowo uchwyty · alternatywnie: tuleje montażowe lub kotwy itd.

Przypadki obciążeń

Długości montażowe & przypadki obciążeń

Przypadek obciążenia 1 Zewnętrzna strona licowa

wysokość	FL	kg
40	25	72
50	30	91
60	30	103
70	45	131
80	45	147
90	55	171
100	55	183
110	65	207
120	65	219
130	70	238
140	75	255
150	80	275
160	85	293
170	95	318
180	95	330
190	105	357
200	105	369

FL= długość stopy

Przypadek obciążenia 7 Wewnętrzna strona licowa

wysokość	FL	kg
50	30	84
60	35	102
80	50	145
100	60	181
120	60	207
130	70	231
140	80	257
150	80	269

FL= długość stopy

Przypadek obciążenia 1 Zewnętrzna strona licowa

wysokość	FL	kg
40	25	144
50	30	179
60	30	203
70	45	262
80	45	294
90	55	342
100	55	366
110	65	415
120	65	438
130	70	474
140	75	510
150	80	547
160	85	584
170	95	636
180	95	659
190	105	713
200	105	736

FL= długość stopy

Przypadek obciążenia 7 Wewnętrzna strona licowa

wysokość	FL	kg
50	30	167
60	35	203
80	50	291
100	60	363
120	60	412
130	70	462
140	80	513
150	80	537

FL= długość stopy
